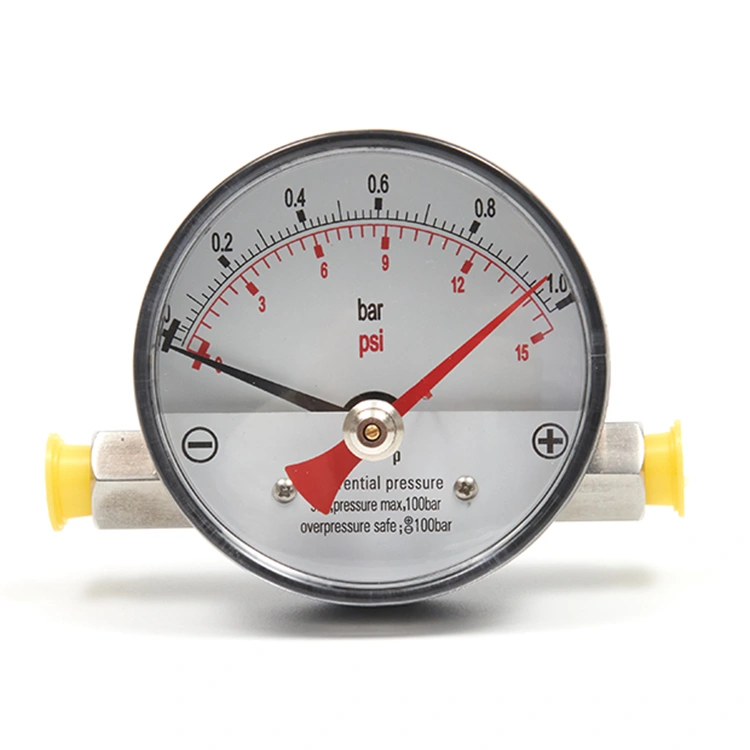

เกจวัดความดันส่วนต่างพร้อมลูกสูบแม่เหล็ก รุ่น DP80 โดดเด่นด้วยการออกแบบลูกสูบแม่เหล็กที่เพิ่มความไวและความแม่นยำของเกจ คุณสมบัติที่เป็นนวัตกรรมนี้ช่วยให้การเคลื่อนไหวของตัวชี้ราบรื่นและตอบสนองมากขึ้น ทำให้คุณอ่านค่าได้อย่างแม่นยำแม้ในสภาพแวดล้อมที่ท้าทาย
สร้างขึ้นเพื่อทนทานต่อการใช้งานในอุตสาหกรรม รุ่น DP80 โดดเด่นด้วยโครงสร้างโลหะทั้งหมดที่ทนทาน ซึ่งรับประกันประสิทธิภาพที่ยาวนาน การออกแบบลูกสูบแม่เหล็กยังช่วยลดแรงเสียดทานและการสึกหรอ ยืดอายุการใช้งานของเกจ และลดความต้องการในการบำรุงรักษา
ในฐานะผู้ผลิตเกจวัดความดันแตกต่างชั้นนำ โรงงาน CSHERUN มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและการบริการลูกค้าที่เป็นเลิศ รุ่น DP80 ของเราได้รับการออกแบบและผลิตเพื่อให้ตรงตามมาตรฐานที่เข้มงวดของภาคอุตสาหกรรม ทำให้มั่นใจได้ถึงความน่าเชื่อถือและความแม่นยำในความต้องการในการวัดแรงดันของคุณ
ไม่ว่าคุณจะอยู่ในอุตสาหกรรมน้ำมันและก๊าซ เคมี การผลิตกระแสไฟฟ้า หรือการบำบัดน้ำ เกจวัดแรงดันส่วนต่างแบบลูกสูบแม่เหล็ก รุ่น DP80 คือโซลูชันที่เชื่อถือได้สำหรับการวัดแรงดันที่แม่นยำ ติดต่อโรงงาน CSHERUN วันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์และบริการของเรา
●สำหรับสื่อที่เป็นก๊าซและของเหลวที่ไม่ใช่ มีความหนืดสูงหรือตกผลึก
●ระบบกรอง
●การตรวจสอบปั๊ม
●วงจรทำความเย็น
●ระบบท่อ
●ช่วงการวัดความดันแตกต่าง 0 ... 400 เอ็มบาร์ ถึง 0 ... 10 บาร์
●ตัวเครื่องขนาดกะทัดรัดทำจากสแตนเลส เหมาะสำหรับแรงดันใช้งานสูง (แรงดันคงที่) สามารถเลือกได้ 100, 250 หรือ 400 บาร์
●ความปลอดภัยในการโอเวอร์โหลดทั้งสองด้านจนถึงสูงสุด ความกดดันในการทำงาน
●สามารถเปลี่ยนระบบและเคสตัวบ่งชี้ได้ ในสถานที่
●สามารถติดตั้งหน้าสัมผัสกกได้สูงสุด 2 อัน และปรับในสถานที่
ติดตั้งตามสัญลักษณ์ที่ติดอยู่
⊕ แรงดันสูง ⊖ แรงดันต่ำ

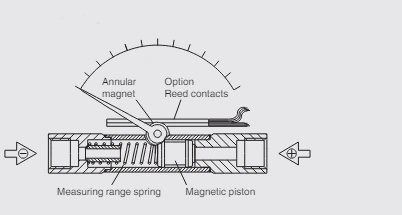

แรงดัน p1 และ p2 กระทำที่ด้าน ⊕ และ ⊖ ของห้องตรวจวัด โดยคั่นด้วยลูกสูบแม่เหล็กหรือลูกสูบแม่เหล็กที่รับแรงดัน
ความแตกต่างของความดันทำให้เกิดการเคลื่อนที่ตามแนวแกน (การโก่งตัว) ของลูกสูบที่รองรับโดยสปริงช่วงการวัด
แม่เหล็กรูปวงแหวนที่ติดตั้งบนตัวชี้เครื่องมือจะติดตามแม่เหล็กที่รวมอยู่ในลูกสูบ เพื่อให้แต่ละตำแหน่งลูกสูบถูกกำหนดตำแหน่งที่กำหนดไว้ของตัวชี้
การออกแบบนี้ช่วยให้สามารถแยกระบบการวัดและตัวบ่งชี้ทางกลไกได้อย่างสมบูรณ์ ขณะเดียวกันก็กำจัดการรั่วไหลออกสู่ภายนอก
ด้วยการออกแบบทางกล การไหลของปริมาตรจากด้าน ⊕ ไปยัง ⊖ ในห้องตรวจวัดจึงลดลง และจะไม่รบกวนกระบวนการมาตรฐาน
|
ขนาดที่กำหนด (มม.) |
80 |
|
|
ช่วงสเกล |
0 ... 400 เอ็มบาร์ ถึง 0 ... 10 บาร์ |
|
|
ความแม่นยำในการบ่งชี้ |
± 3 % ของค่าเต็มสเกลพร้อมแรงดันส่วนต่างที่เพิ่มขึ้น |
|
|
สูงสุด แรงดันใช้งาน (แรงดันสถิต) |
■ 100 บาร์ ■ 250 บาร์ ■ 400 บาร์ |
|
|
ความปลอดภัยเกินพิกัด |
ทั้งสองด้านจนถึงแรงดันใช้งานสูงสุด |
|
|
อุณหภูมิที่อนุญาต |
สภาพแวดล้อม: 0 ... +60 °C ปานกลาง: สูงสุด +100 °C |
|
|
การป้องกันน้ำเข้าตามมาตรฐาน IEC/EN 60529 |
แอลพี54 |
|
|
วัสดุเปียก |
ห้องตรวจวัดที่มีการเชื่อมต่อแรงดัน สเตนเลสสตีล 1.4571, 2 x G ¼ ตัวเมีย ทางด้านขวาและซ้าย แบบอินไลน์ (EN 837-1/7.3) ■ การเชื่อมต่อแรงดันอื่นๆ ผ่านทางเกลียวตัวเมียหรือตัวผู้ ■ ติดตั้งด้านล่างหรือติดตั้งด้านหลัง ⊕ การเชื่อมต่อด้านซ้าย ■ ตัวกรองละเอียดรวมอยู่ในการเชื่อมต่อ ⊕
องค์ประกอบความดัน สปริงอัดสแตนเลส 1.4310
ลูกสูบแม่เหล็ก ลูกสูบ สแตนเลส 1.4571 แม่เหล็ก: ฮาร์ดเฟอร์ไรต์ |
|
|
วัสดุที่ไม่เปียก |
หน้าปัดอะลูมิเนียม สีขาว ตัวอักษร: สเกล ด้านนอกสีดำ (แท่ง) ด้านในสีแดง (psi) ตัวชี้อะลูมิเนียม สีดำ หน้าต่างพลาสติกใสไม่แตกเป็นชิ้น ติดแน่นในกล่อง |
|
|
การติดตั้ง |
การติดตั้งโดยใช้: ■ เส้นวัดที่เข้มงวด ■ หน้าแปลนติดตั้งแผง ■ ตัวยึดอุปกรณ์สำหรับติดตั้งบนผนัง |
|
