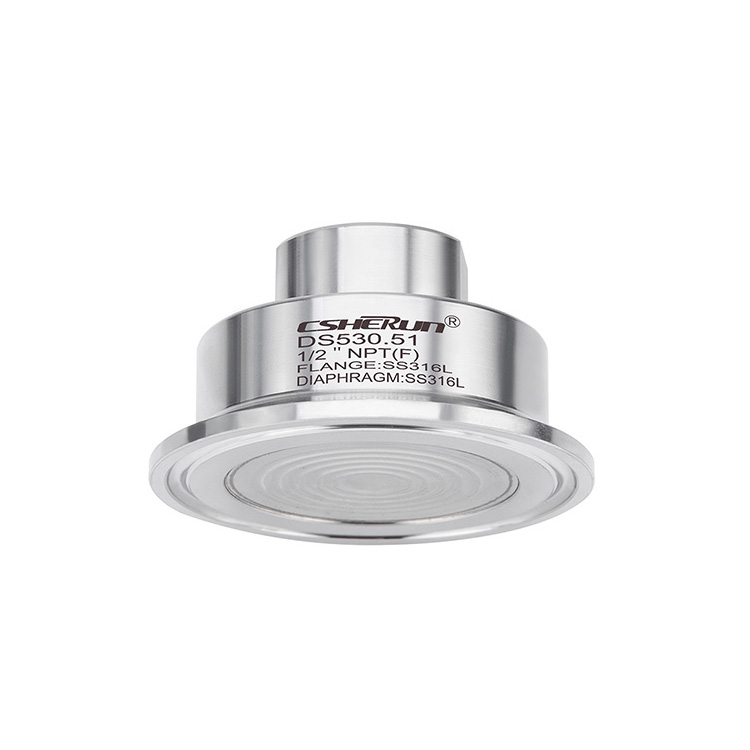

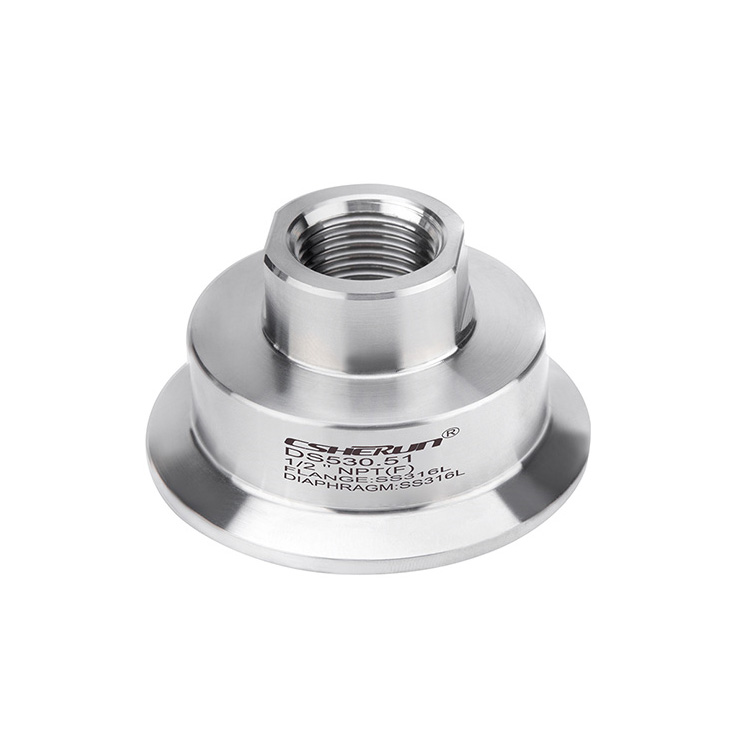

ต่อไปนี้เป็นแอปพลิเคชันของจีน ซีลไดอะแฟรมพร้อมการเชื่อมต่อที่ผ่านการฆ่าเชื้อการเชื่อมต่อแบบปลอดเชื้อต่อ DIN 11864 จาก Csherun
●แอปพลิเคชันสุขาภิบาล
●การผลิตอาหารและเครื่องดื่ม
●อุตสาหกรรมยาอุตสาหกรรมเทคโนโลยีชีวภาพการผลิตส่วนผสมที่ใช้งานอยู่
●การผลิตวัสดุพื้นฐานปลอดเชื้อในอุตสาหกรรมเคมี
●ทำความสะอาดอย่างรวดเร็วโดยไม่มีสารตกค้าง
●เหมาะสำหรับ SIP และ CIP
● EHEDG-certified และ 3-A-complient
●การออกแบบสุขอนามัยที่ผ่านการรับรอง
|
รุ่น DS551.36 |
มาตรฐาน |
ตัวเลือก |
|
ช่วงความดัน |
|
|
|

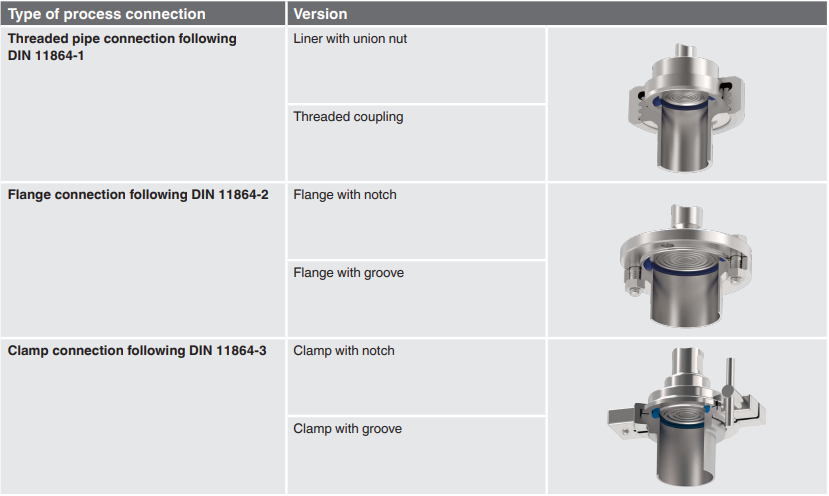

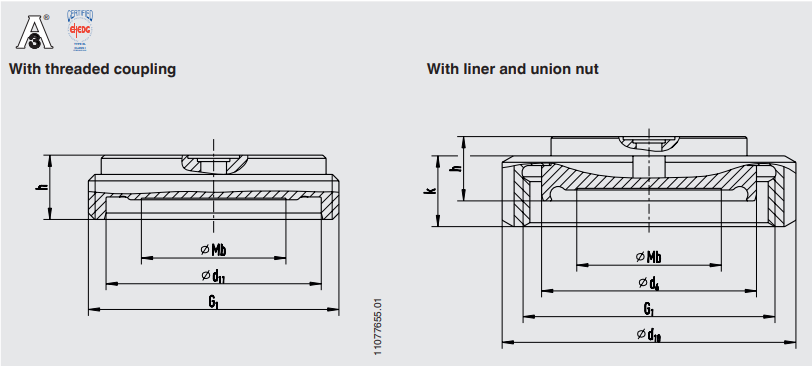

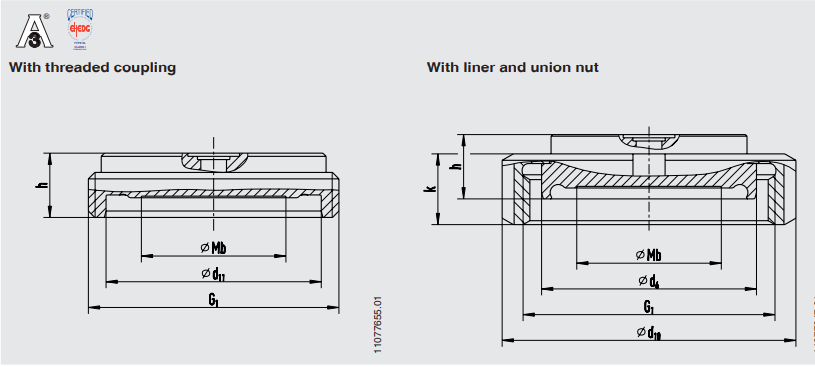

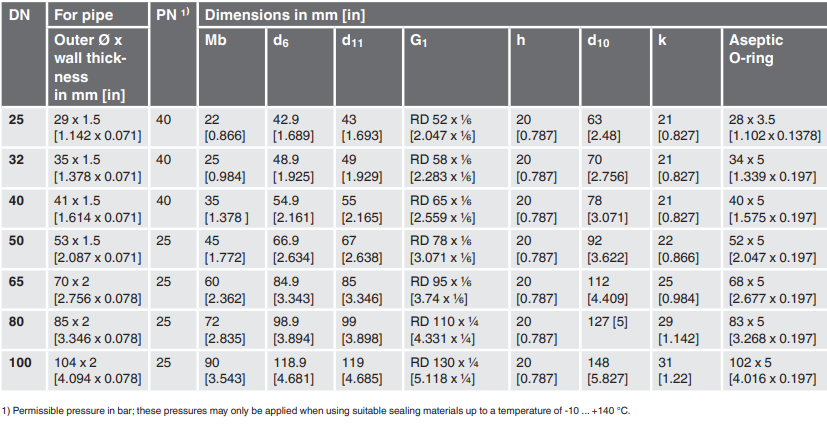

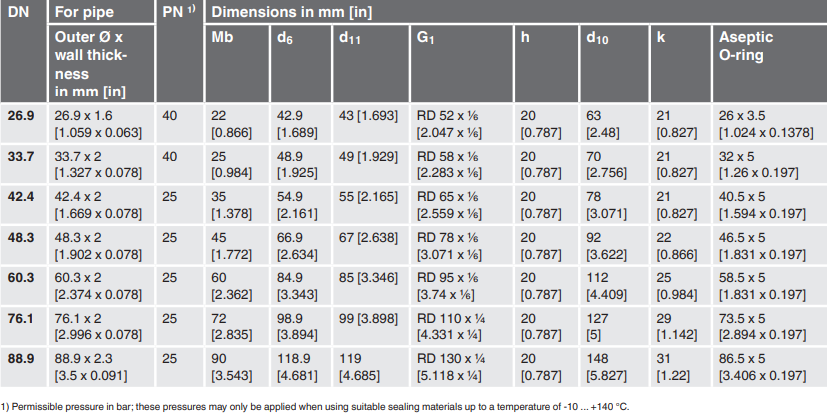

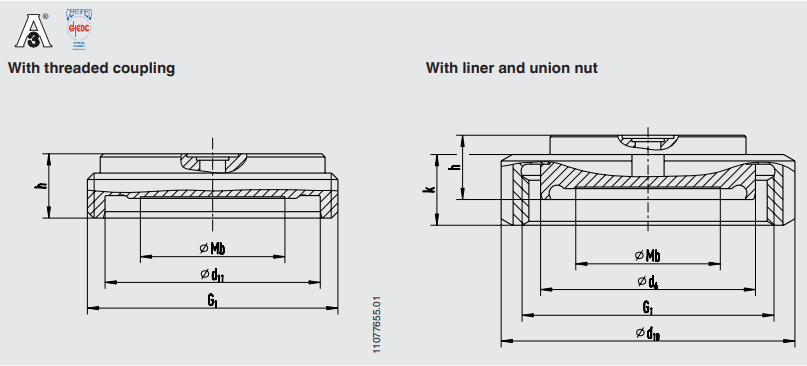

การเชื่อมต่อแบบเกลียวต่อ DIN 11864-1 |
■ 0 … 0.6 บาร์ถึง 0 … 40 บาร์ [0 … 8.7 psi ถึง 0 … 580 psi] (ถึง DN 40) |
|
|

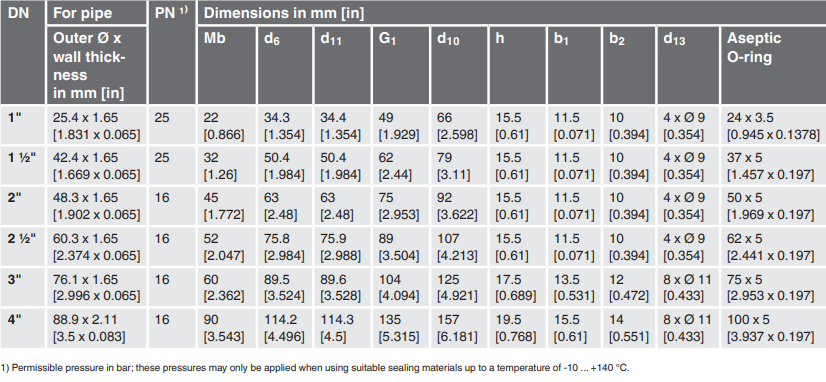

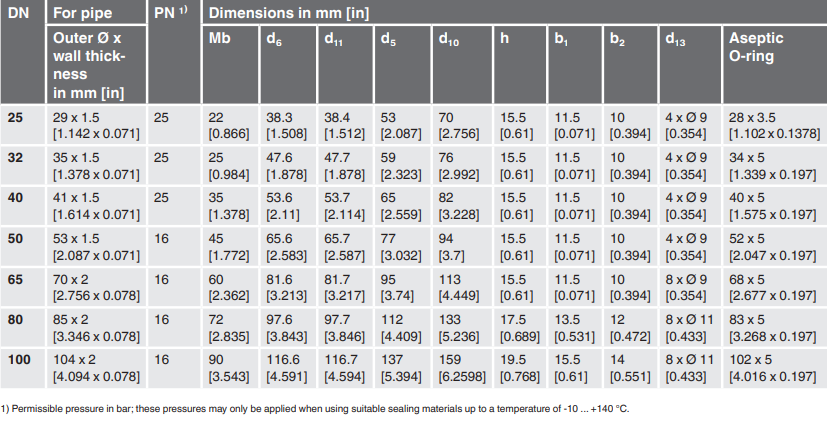

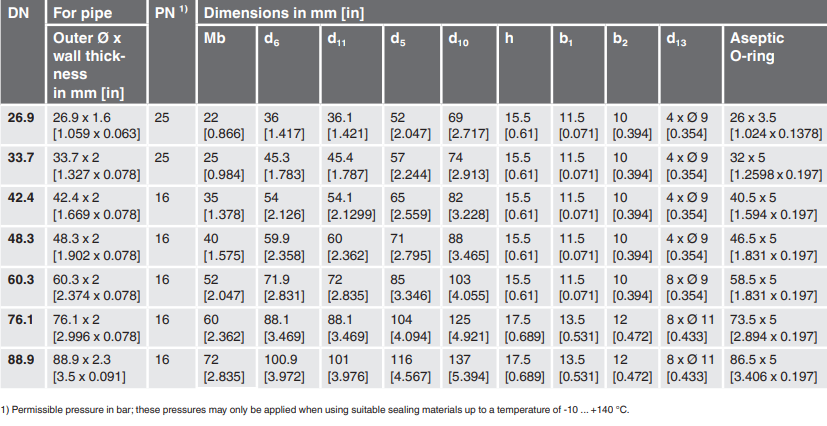

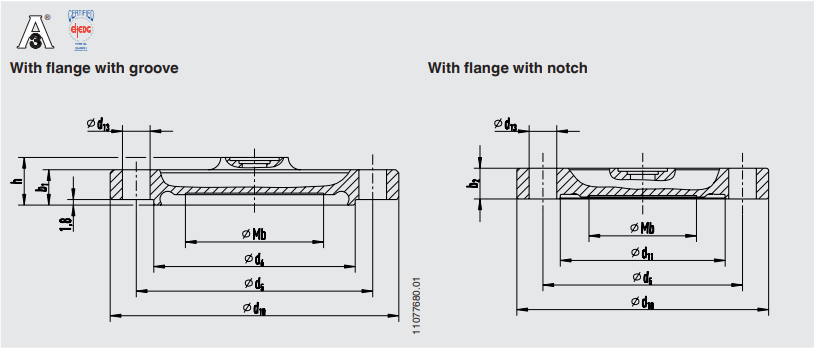

การเชื่อมต่อหน้าแปลนต่อ DIN 11864-2 |
■ 0 … 0.6 บาร์ถึง 0 … 25 บาร์ [0 … 8.7 psi ถึง 0 … 363 psi] (ถึง DN 40) |
|
|

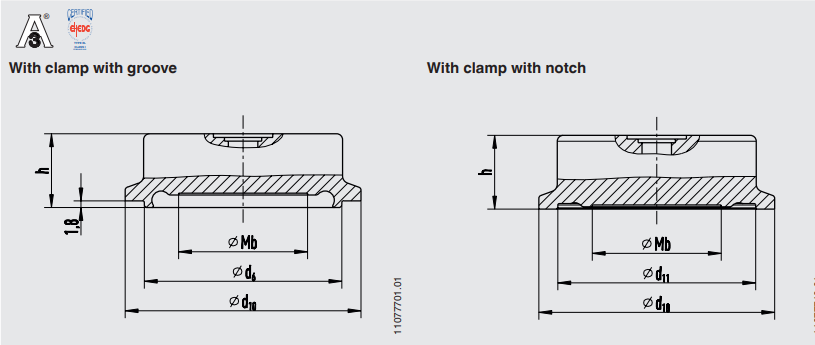

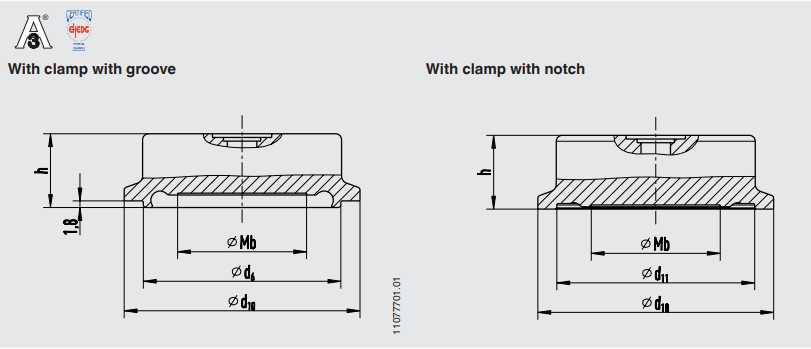

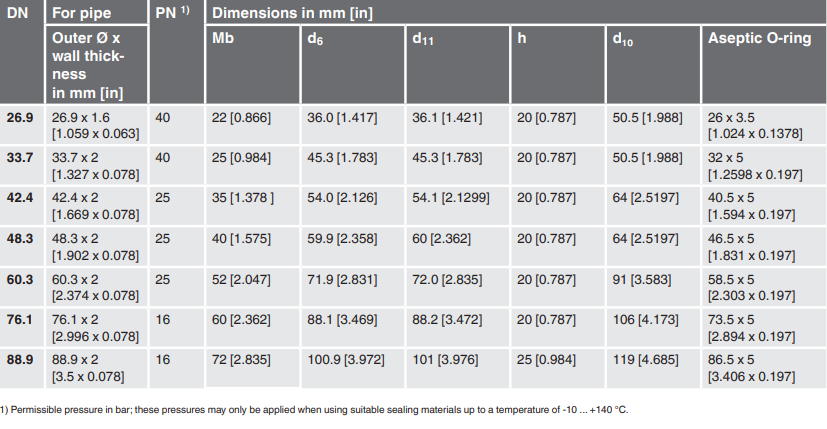

การเชื่อมต่อที่หนีบต่อ DIN 11864-3 ²⁾ |
■ 0 … 0.6 บาร์ถึง 0 … 40 บาร์ [0 … 8.7 psi ถึง 0 … 580 psi] (ถึง DN 40) |
|
|
ระดับความสะอาดของชิ้นส่วนที่เปียก |
น้ำมันและไขมันต่อ ASTM G93-03 ระดับ F (<1,000 mg/m2) ระดับ F (<1,000 mg/m2) |
■น้ำมันและไขมันต่อ ASTM G93-03 ระดับ D และ ISO 15001 (<220 mg/m2) |
|
ต้นกำเนิดของชิ้นส่วนเปียก |
ระหว่างประเทศ |
ฉัน ch ใช้ |
|
ความขรุขระพื้นผิวของชิ้นส่วนที่เปียก |
RA ≤ 0.76 μm [30 μin] ต่อ ASME BPE SF3 (ยกเว้นตะเข็บเชื่อม) |
RA ≤ 0.38 μm [15 μin] ต่อ ASME BPE SF4 เฉพาะกับพื้นผิวไฟฟ้า (ยกเว้นตะเข็บเชื่อม) |
|
การเชื่อมต่อกับเครื่องมือวัด |
อะแดปเตอร์ตามแนวแกน |
อะแดปเตอร์แกนพร้อมด้ายหญิง g ½, g ¼, ½ npt หรือ¼ npt |
|
ประเภทการติดตั้ง |
การติดตั้งโดยตรง |
■เส้นเลือดฝอย |
|
เวอร์ชันต่อ nace |
- |
■ MR 0175 |
|
บริการสูญญากาศ |
บริการพื้นฐาน |
■บริการพรีเมี่ยม |
|
ตัวยึดติดตั้งเครื่องมือ (สำหรับตัวเลือกเส้นเลือดฝอยเท่านั้น) |
- |
■แบบฟอร์ม H ต่อ DIN 16281, 100 mM, อลูมิเนียม, สีดำ |
|
ร่างกายส่วนบนของซีลไดอะแฟรม |
ชิ้นส่วนเปียก |
|
สแตนเลส 1.4435 (316L) |
สแตนเลส 1.4435 (316L) |
|
สแตนเลส 1.4435 (316L)， ไฟฟ้า |
สแตนเลส 1.4435 (316L)， ไฟฟ้า |
|
สแตนเลส 1.4539 (904L) |
สแตนเลส 1.4539 (904L) |
|
Hastelloy C22 (2.4602) |
Hastelloy C22 (2.4602) |
|
Hastelloy C276 (2.4819) |
Hastelloy C276 (2.4819) |
การผสมผสานวัสดุเพิ่มเติมสำหรับอุณหภูมิกระบวนการพิเศษตามคำขอ

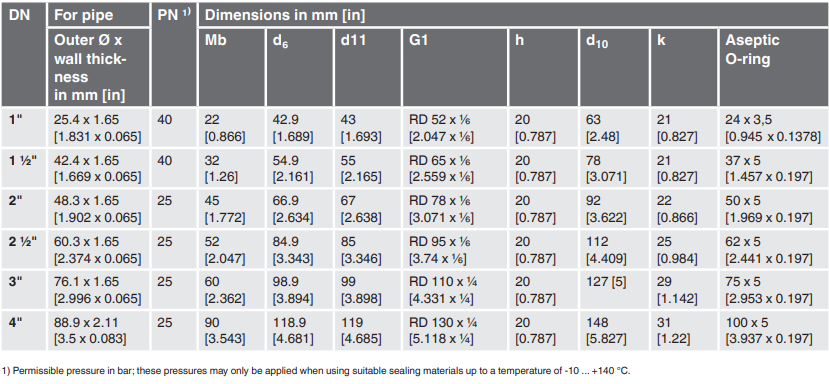

มาตรฐานท่อ: ท่อต่อ DIN 11866 แถว A หรือ DIN 11850 แถว 2
มาตรฐานท่อ: ท่อต่อ DIN 11866 ROW B หรือ DIN ISO 1127 แถว 1
มาตรฐานท่อ: ท่อต่อ DIN 11866 ROW C หรือ ASME BPE 1997
มาตรฐานท่อ: ท่อต่อ DIN 11866 แถว A หรือ DIN 11850 แถว 2
มาตรฐานท่อ: ท่อต่อ DIN 11866 ROW B หรือ DIN ISO 1127 แถว 1
มาตรฐานท่อ: ท่อต่อ DIN 11866 ROW C หรือ ASME BPE 1997
มาตรฐานท่อ: ท่อต่อ DIN 11866 แถว A หรือ DIN 11850 แถว 2
มาตรฐานท่อ: ท่อต่อ DIN 11866 ROW B หรือ DIN ISO 1127 แถว 1
มาตรฐานท่อ: ท่อต่อ DIN 11866 ROW C หรือ ASME BPE 1997
ไดอะแฟรมซีลโมเดล / การเชื่อมต่อกระบวนการ (ประเภทและข้อมูลจำเพาะของการเชื่อมต่อกระบวนการ) / วัสดุ (ร่างกายฐาน, ไดอะแฟรม) / ความขรุขระพื้นผิวของชิ้นส่วนที่เปียก / การเชื่อมต่อกับเครื่องมือวัด / ระดับความสะอาดของชิ้นส่วนที่เปียก / ต้นกำเนิดของชิ้นส่วนที่เปียก / ใบรับรอง
ไดอะแฟรมซีลโมเดล / การเชื่อมต่อกระบวนการ (ประเภทของการเชื่อมต่อกระบวนการ, มาตรฐานท่อ, มิติท่อ) / วัสดุ (ร่างกายฐาน, ไดอะแฟรม) / ความขรุขระของพื้นผิวของชิ้นส่วนที่เปียก / การปิดผนึก / เครื่องมือวัด (แผ่นข้อมูล) / การติดตั้ง (การติดตั้งโดยตรง, องค์ประกอบการระบายความร้อน, เส้นเลือดฝอย) / นาที และสูงสุด อุณหภูมิกระบวนการ / นาที และสูงสุด อุณหภูมิโดยรอบ / บริการสูญญากาศ / ระบบเติมของเหลว / ใบรับรอง / ความแตกต่างของความสูง / ระดับความสะอาดของชิ้นส่วนที่เปียก / ต้นกำเนิดของชิ้นส่วนที่เปียก / เครื่องมือยึดติดตั้งเครื่องมือ
