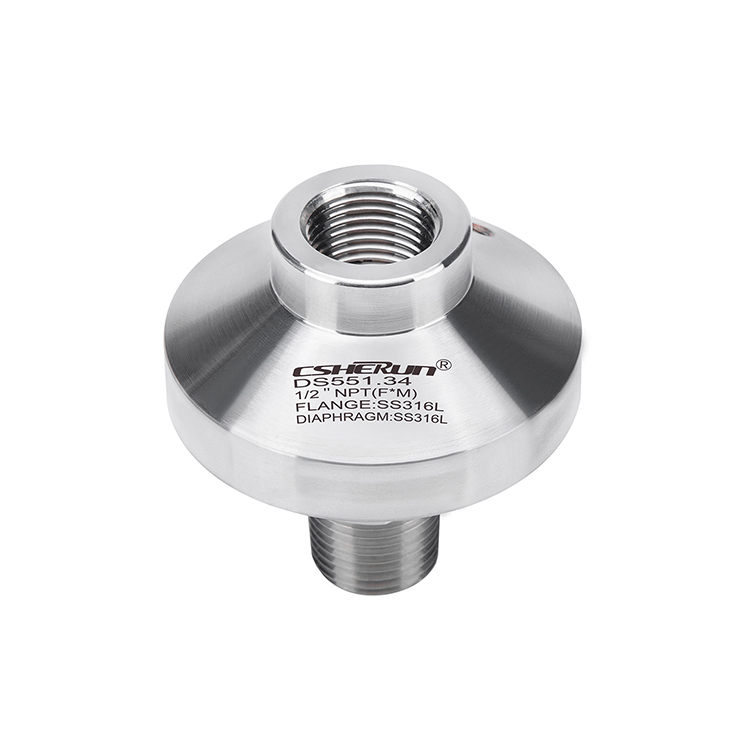

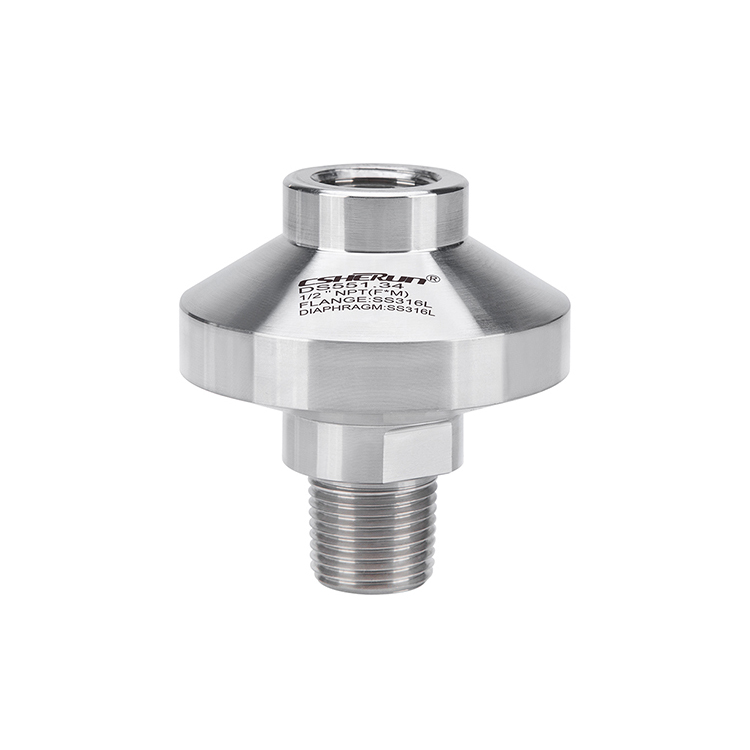

ซีลไดอะแฟรมพร้อมการเชื่อมต่อแบบเกลียว

แอปพลิเคชัน

●สำหรับสื่อที่ก้าวร้าวร้อนแรงกัดกร่อนอันตรายต่อสิ่งแวดล้อมหรือเป็นพิษ

●อุตสาหกรรมน้ำมันและก๊าซอุตสาหกรรมเคมีและปิโตรเคมี

●การบำบัดน้ำ

●แอปพลิเคชันอเนกประสงค์

คุณสมบัติพิเศษ

●กระบวนการเชื่อมต่อกับเธรด

●เวอร์ชันพร้อมไดอะแฟรมภายในชิ้นส่วนซีลไดอะแฟรมเชื่อมอย่างเต็มที่

●การเชื่อมต่อกระบวนการและวัสดุมากมายให้เลือกมากมาย

●การเชื่อมต่อล้างออกเป็นทางเลือก

●แรงดันสูงสูงถึง 1,000 บาร์ [14,500 psi] สามารถทำได้

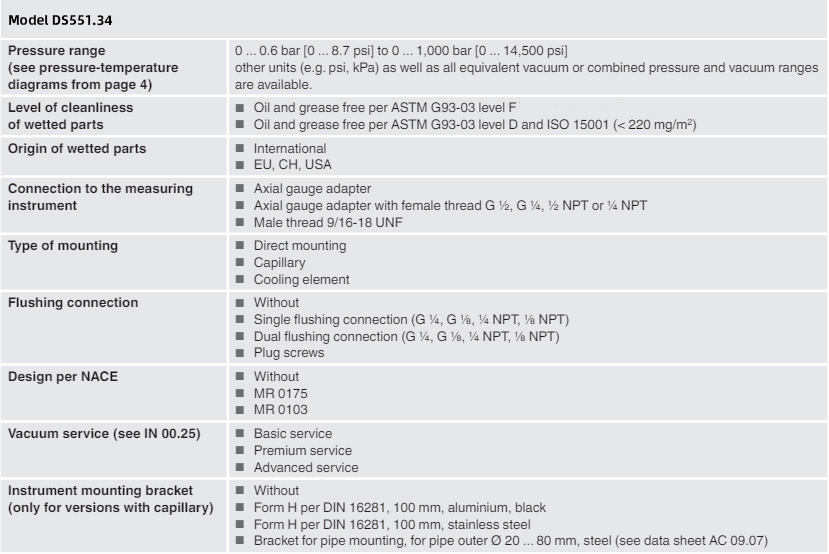

ข้อมูลจำเพาะ

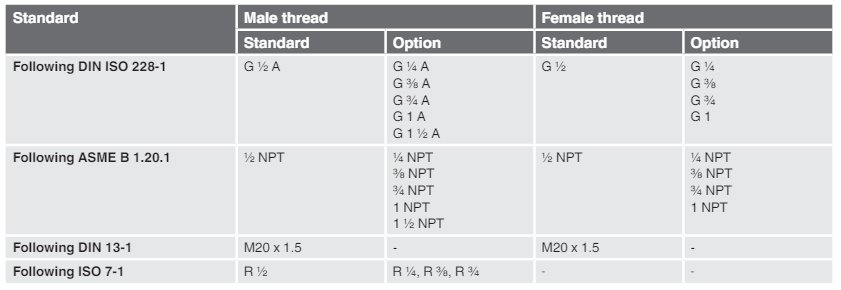

กระบวนการเชื่อมต่อ

การเชื่อมต่อกระบวนการอื่น ๆ ตามคำขอ

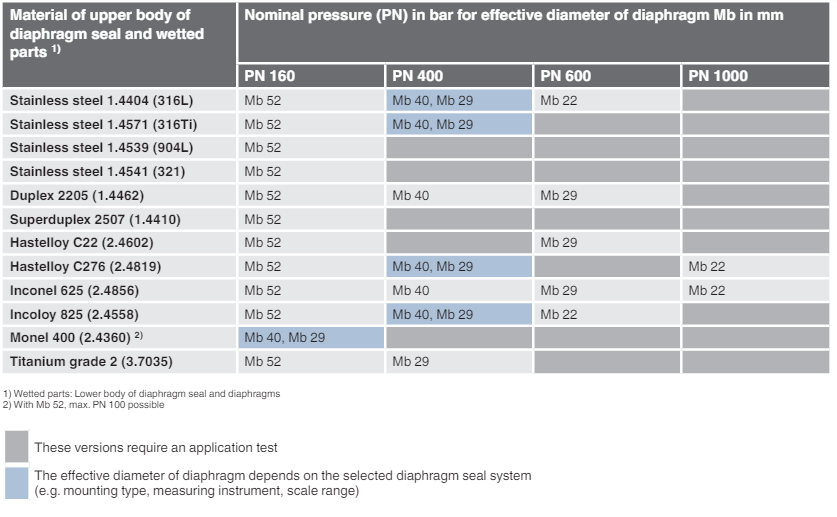

ความดันเล็กน้อยที่อนุญาต (PN)

ความดันเล็กน้อยที่อนุญาต (PN) ของระบบซีลไดอะแฟรมเป็นผลมาจากวัสดุที่เลือกและขึ้นอยู่กับเส้นผ่านศูนย์กลางไดอะแฟรมที่มีประสิทธิภาพของซีลไดอะแฟรม (ดูตารางด้านล่าง) นอกจากนี้จะต้องคำนึงถึงการจัดอันดับความดัน/อุณหภูมิที่อนุญาต สำหรับไดอะแกรมอุณหภูมิความดันที่เกี่ยวข้อง

อุณหภูมิกระบวนการสูงสุดที่อนุญาตของระบบซีลไดอะแฟรมก็ถูก จำกัด ด้วยวิธีการเข้าร่วมโดยระบบเติมของเหลวและโดยใช้เครื่องมือวัด

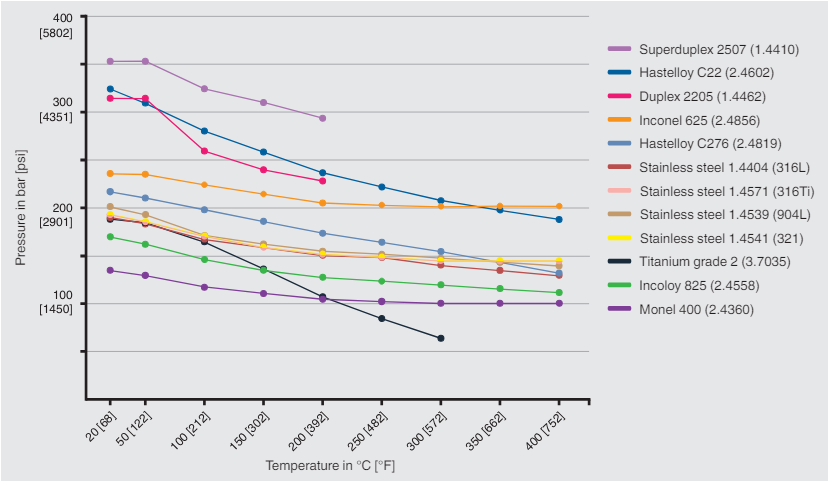

ไดอะแกรมอุณหภูมิความดัน

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของไดอะแฟรม MB 52 มม.

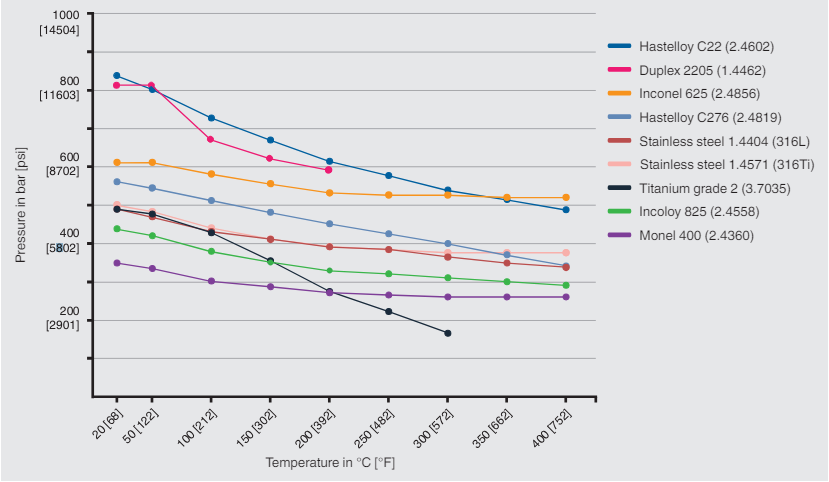

ไดอะแกรมอุณหภูมิความดัน

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของไดอะแฟรม MB 40 มม.

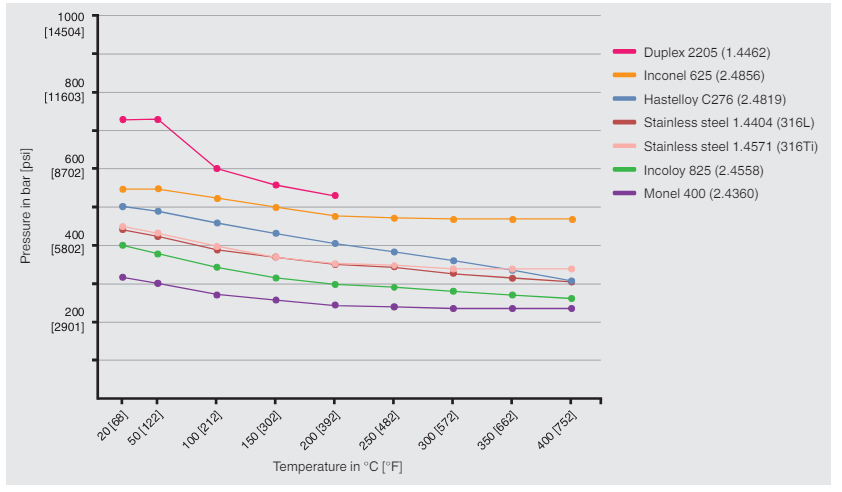

ไดอะแกรมอุณหภูมิความดัน

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของไดอะแฟรม MB 29 มม.

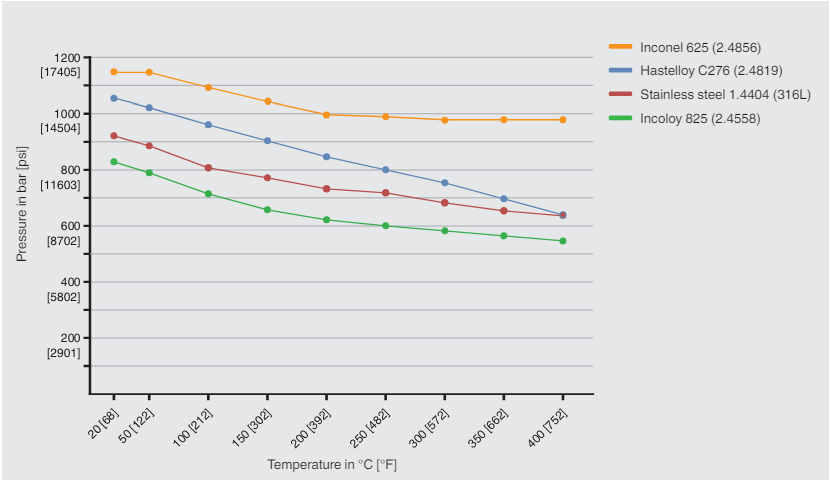

ไดอะแกรมอุณหภูมิความดัน

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของไดอะแฟรม MB 22 มม.

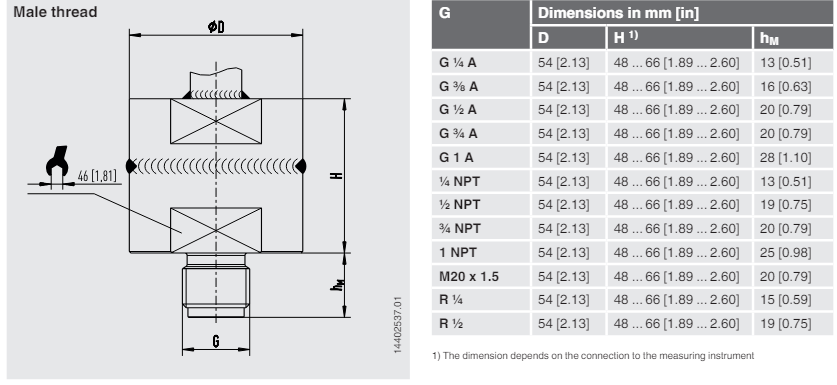

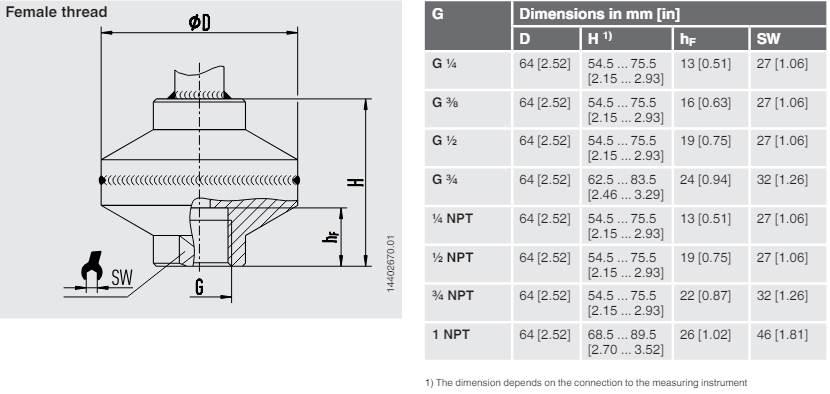

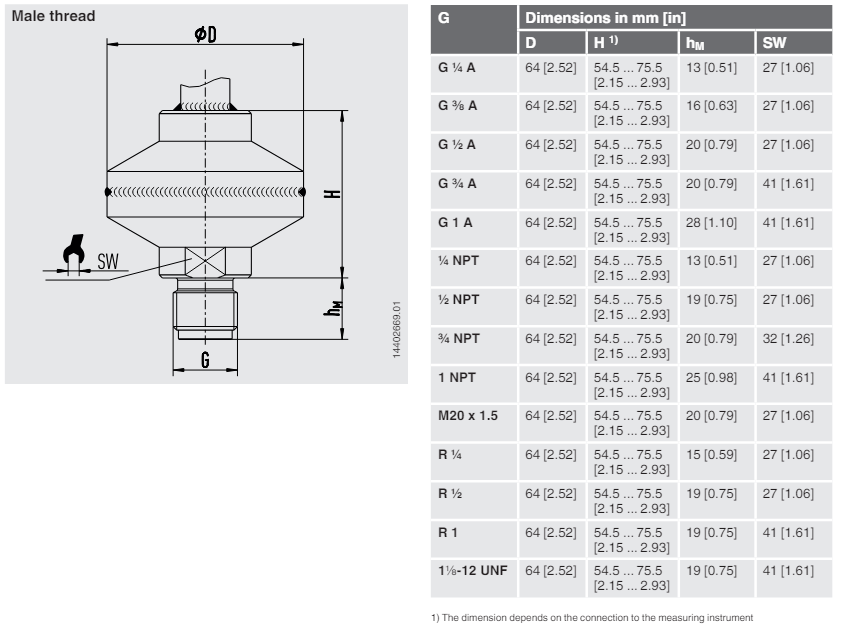

ซีลไดอะแฟรมรุ่น DS551.34

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของไดอะแฟรม MB 52 มม.

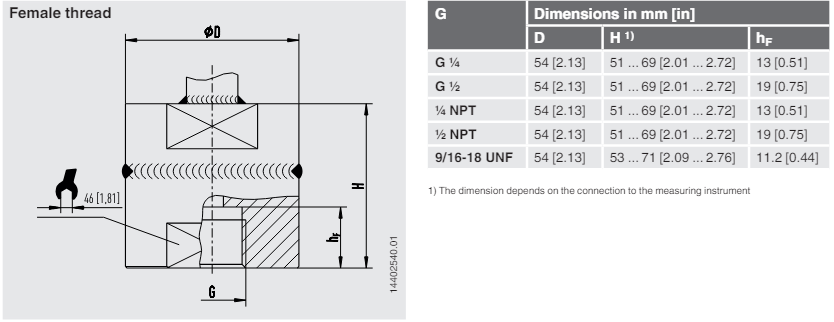

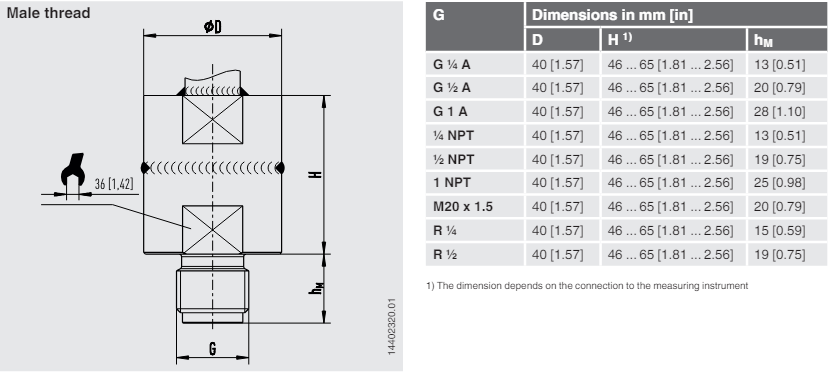

ซีลไดอะแฟรมรุ่น DS551 .34

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของไดอะแฟรม MB 40 มม.

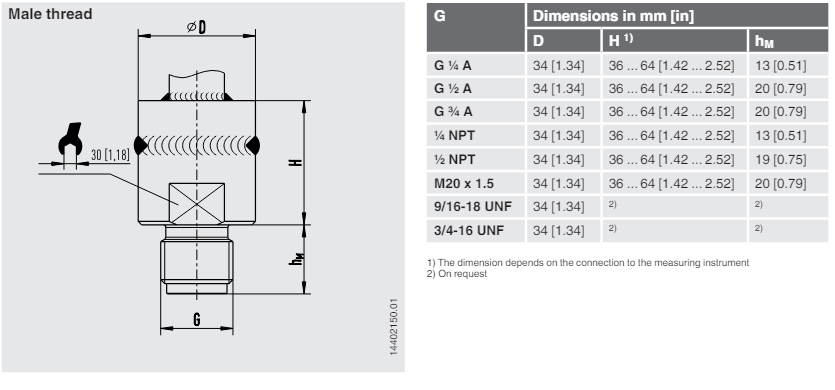

ซีลไดอะแฟรมรุ่น DS551.34

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของไดอะแฟรม MB 29 มม.

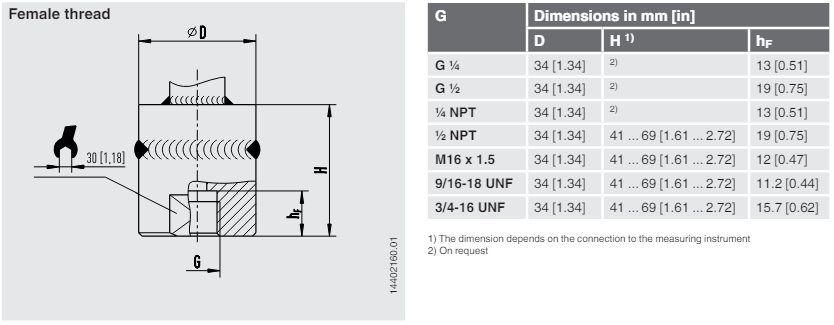

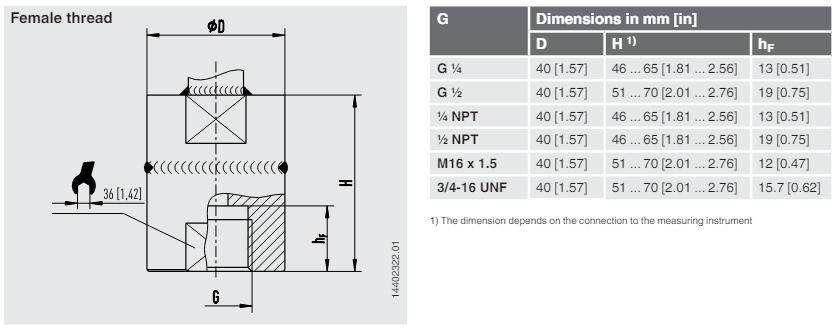

ซีลไดอะแฟรมรุ่น DS551 .34

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของไดอะแฟรม MB 22 มม.

ซีลไดอะแฟรม:

ไดอะแฟรมซีลโมเดล / การเชื่อมต่อกระบวนการ (มาตรฐานการเชื่อมต่อกระบวนการ, ด้าย, การจัดอันดับความดันเล็กน้อย) / วัสดุ (ร่างกายส่วนบน, ไดอะแฟรม, ร่างกายส่วนล่าง) / การเชื่อมต่อการล้าง (สกรูปลั๊ก) / การเชื่อมต่อกับเครื่องมือวัด / ระดับความสะอาดของชิ้นส่วนเปียก / ต้นกำเนิดของชิ้นส่วนเปียก / ใบรับรองเปียก

ระบบซีลไดอะแฟรม:

ไดอะแฟรมซีลโมเดล / การเชื่อมต่อกระบวนการ (มาตรฐานการเชื่อมต่อกระบวนการ, ด้าย, การจัดอันดับความดันเล็กน้อย) / วัสดุ (ร่างกายส่วนบน, ไดอะแฟรม, ร่างกายส่วนล่าง) / การเชื่อมต่อล้าง (สกรูปลั๊ก) / แบบจำลองเครื่องมือวัดแรงดัน (ต่อแผ่นข้อมูล) / การติดตั้ง (การติดตั้งโดยตรง, องค์ประกอบการระบายความร้อน, เส้นเลือดฝอย) / นาที และสูงสุด อุณหภูมิกระบวนการ / นาที และสูงสุด อุณหภูมิโดยรอบ / บริการสูญญากาศ / การส่งสัญญาณความดัน / ใบรับรอง / ความแตกต่างของความสูง / ระดับความสะอาดของชิ้นส่วนที่เปียก / ต้นกำเนิดของชิ้นส่วนที่เปียก / ตัวยึดติดตั้งเครื่องมือ
