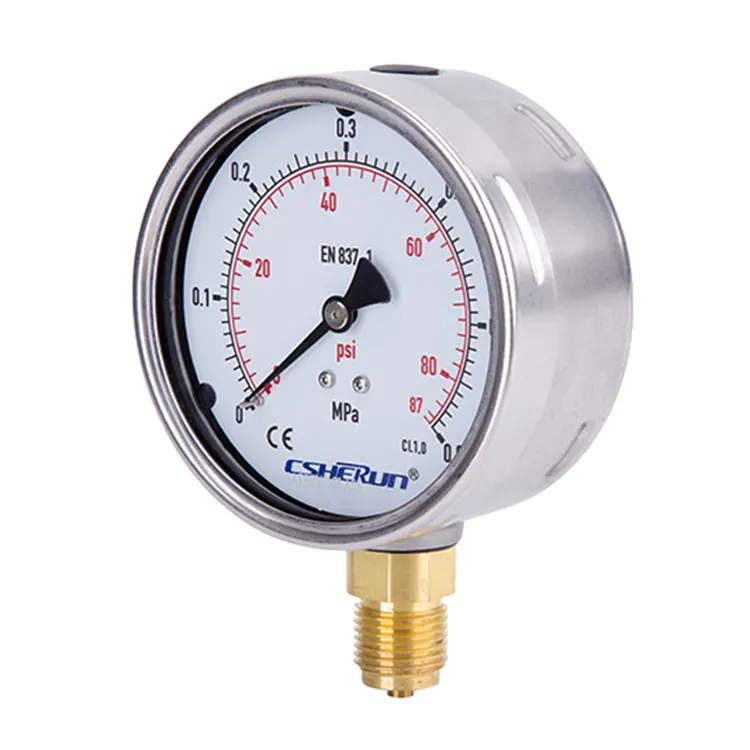

เกจวัดแรงดันเติมของเหลว

Model:S.BW03 NS63, 100, 160

เกจวัดแรงดันเติมของเหลวที่ CSHERUN ของจีนจัดหาคือเกจวัดแรงดันแบบท่อเบอร์ดอนที่สร้างจากโลหะผสมทองแดงและหุ้มด้วยสแตนเลส ทำให้มั่นใจได้ถึงความต้านทานการสั่นสะเทือนและการกระแทก เหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับการสั่นสะเทือนหนักและโหลดความดันไดนามิกสูง เกจอเนกประสงค์และทนทานนี้เหมาะสำหรับสื่อที่เป็นก๊าซและของเหลวทุกชนิดที่ไม่กีดขวางระบบแรงดันหรือทำให้เกิดการกัดกร่อนกับชิ้นส่วนโลหะผสมทองแดง ด้วยมาตรการป้องกันการสึกหรอและการกัดกร่อนที่ลดลงภายในระบบการวัด ทำให้มีอายุการใช้งานที่ยาวนานขึ้น และพบการใช้งานในอุตสาหกรรมที่หลากหลาย รวมถึงระบบไฮดรอลิก คอมเพรสเซอร์ การต่อเรือ และวิศวกรรมการแพทย์ ซึ่งความน่าเชื่อถือและความคุ้มค่าเป็นสิ่งสำคัญ

ส่งคำถาม

รายละเอียดสินค้า

เกจวัดแรงดันบรรจุของเหลวอันซับซ้อนซึ่งผลิตในประเทศจีน ใช้เพื่อวัดแรงดันแก๊สเป็นหลัก โดยมีความสามารถในการประเมินแรงดันระดับไมโครและให้การป้องกันแรงดันเกินในระดับหนึ่ง เกจนี้ผลิตจากโลหะผสมทองแดงและหุ้มด้วยสเตนเลสสตีลที่ทนทาน ช่วยให้มั่นใจทั้งความแม่นยำและความทนทาน

เกจวัดแรงดันเติมของเหลว CSHERUN ผลิตในประเทศจีน ได้รับการออกแบบมาเพื่อใช้กับตัวกลางที่เป็นก๊าซและของเหลวซึ่งมีความหนืดไม่สูง ไม่ตกผลึก และไม่ก่อให้เกิดการกัดกร่อนต่อโลหะผสมทองแดง เมื่อตรวจวัดก๊าซหรือไอ จำเป็นอย่างยิ่งที่จะต้องปฏิบัติตามตาราง "เกณฑ์การคัดเลือกตาม pre EN 837-2" เพื่อรับรองความเข้ากันได้และความถูกต้องแม่นยำ

เพื่อความสะดวกเพิ่มเติม CSHERUN เสนอตัวเลือกในการปรับแต่งเครื่องหมายหน้าปัดตามความต้องการเฉพาะของคุณ เมื่อมีการร้องขอ เรายังสามารถพิมพ์โลโก้บริษัทของคุณบนหน้าปัด ซึ่งจะทำให้เกจวัดแรงดันเติมของเหลวของคุณดูเป็นส่วนตัว

● ทนต่อการสั่นสะเทือนและแรงกระแทก

● เหมาะสำหรับการสั่นสะเทือนหนักและแรงกดไดนามิกสูง

● เหมาะสำหรับสื่อที่เป็นก๊าซและของเหลวทุกชนิดที่จะไม่ขัดขวางระบบแรงดันหรือโจมตีชิ้นส่วนโลหะผสมทองแดง

● อายุการใช้งานยาวนานขึ้นเนื่องจากการป้องกันการสึกหรอและการกัดกร่อนของระบบการวัดน้อยลง

● ไฮดรอลิก

● คอมเพรสเซอร์ การต่อเรือ

● วิศวกรรมการแพทย์

● เชื่อถือได้และคุ้มค่า

● มีเวอร์ชันที่กำหนดเองที่แตกต่างกัน

แอปพลิเคชัน

● สำหรับตัวกลางที่เป็นก๊าซและของเหลวซึ่งมีความหนืดไม่สูง ห้ามตกผลึกและห้ามทำร้ายโลหะผสมทองแดง

● !สำหรับการวัดก๊าซหรือไอ ต้องใช้เกจเหล่านี้ตามตาราง " เกณฑ์การคัดเลือกตาม pre EN 837-2"

ความดันวงจร CSHERUN

ค่าสเกลสูงสุดของเกจวัดความดัน (บาร์)	≤25	<25 ถึง ≤600	<600 ถึง ≤1000
จำนวนรอบแรงดัน	120,000	100,000	30,000

ข้อมูลจำเพาะ

ออกแบบ	EN837-1
ขนาดที่กำหนดเป็นมม	63，100, 160
ระดับความแม่นยำ (ตามมาตรฐาน EN837-1)	63 มม.　：Cl1.6 100, 160 มม. : Cl1.0
ช่วงการวัด	-1 … 0บาร์ ถึง -1 … 15บาร์ 0 … 0.6บาร์ ถึง 0 … 1,000บาร์
พื้นที่ใช้งาน	มั่นคง: ≤600bar ค่าเต็มสเกล >600bar 3/4 X ค่าเต็มสเกล โหลดแบบไดนามิก: ≤600bar 0.9 X ค่าเต็มสเกล >600bar 2/3 X ค่าเต็มสเกล ระยะเวลาอันสั้น: ≤600bar 1.3 X ค่าเต็มสเกล >600bar มูลค่าเต็มสเกล
ช่วงอุณหภูมิในการทำงาน	สภาพแวดล้อม: -20 …. +60 ℃ ปานกลาง: สูงสุด +60°C
ประสิทธิภาพอุณหภูมิ	เมื่ออุณหภูมิของระบบการวัดเบี่ยงเบนไปจากอุณหภูมิอ้างอิง (+20°C): สูงสุด ±0.4%/10k ของช่วง
ระดับการป้องกัน	IP65 (EN 60529)

เวอร์ชันมาตรฐาน

การเชื่อมต่อกระบวนการ	โลหะผสมทองแดง G1/2B – ประแจขนาด SW22
ตำแหน่งการเชื่อมต่อ	ติดด้านล่าง ติดหลังส่วนล่าง ตัวยึดด้านหลังตรงกลาง (สำหรับ NS63 เท่านั้น)
องค์ประกอบความดัน	โลหะผสมทองแดง ท่อชนิด ≤60bar “C” >60bar ท่อเกลียว
ความเคลื่อนไหว	โลหะผสมทองแดง
กดหมายเลข	อะลูมิเนียม, ขาว, หน้าปัดมีเครื่องหมายสีดำและสีแดง
ตัวชี้	อะลูมิเนียมสีดำ
กรณี	สแตนเลส 304 แบบเป่าออก
กรอบแบบ Bayonet	สแตนเลส304
หน้าต่าง	กระจกนิรภัย
เติมของเหลว	กลีเซอรีน (99.5%), น้ำมันซิลิโคน (ตัวเลือก)
