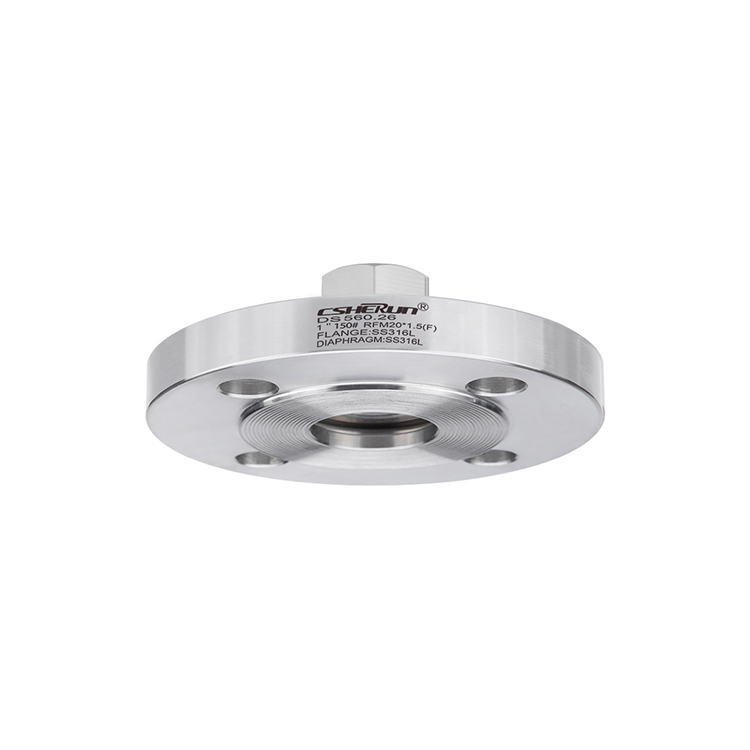

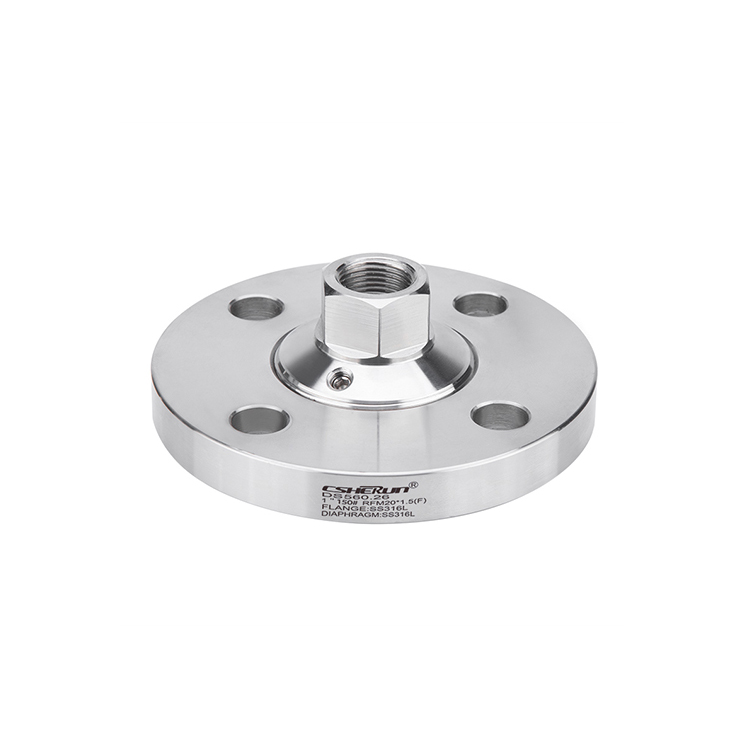

ซีลไดอะแฟรมพร้อมการเชื่อมต่อหน้าแปลน

Csherun Diaphragm Seal พร้อมแอปพลิเคชันของ Flange Connection เป็นสิ่งที่เชื่อมั่น:

●สื่อที่ก้าวร้าวมีความหนืดสูงตกผลึกหรือสื่อร้อน

●อุตสาหกรรมกระบวนการ

●การเชื่อมต่อกระบวนการหน้าแปลนขนาดเล็ก

คุณสมบัติพิเศษ

●หน้าแปลนภายในไดอะแฟรมเชื่อมทั้งหมด

●การออกแบบขนาดกะทัดรัด

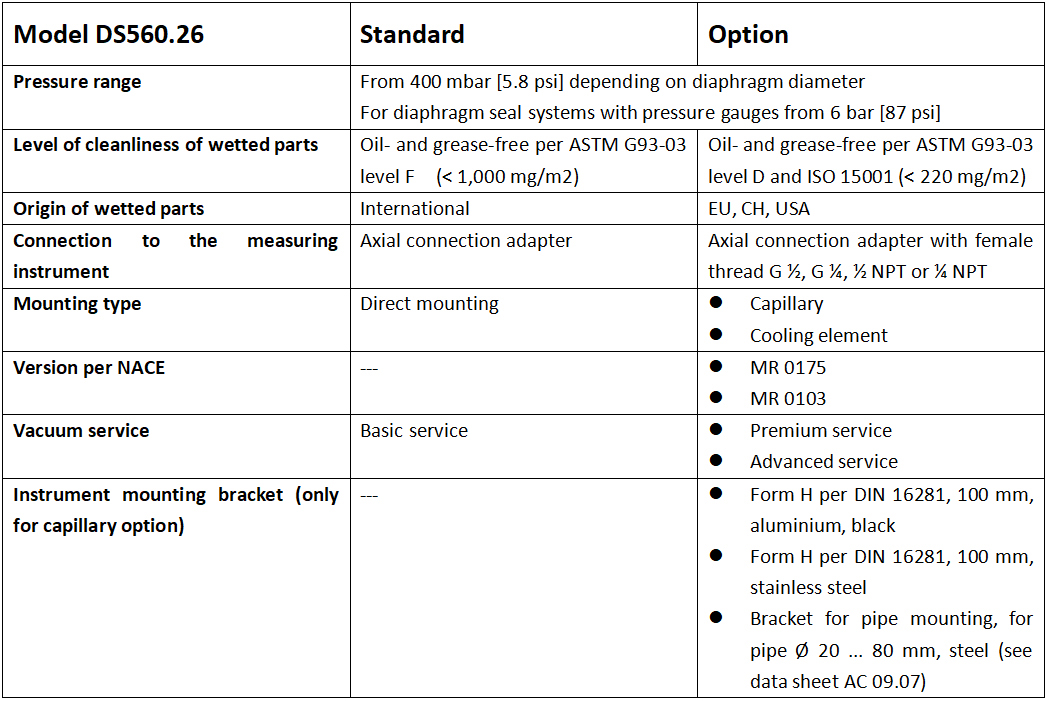

ข้อกำหนด

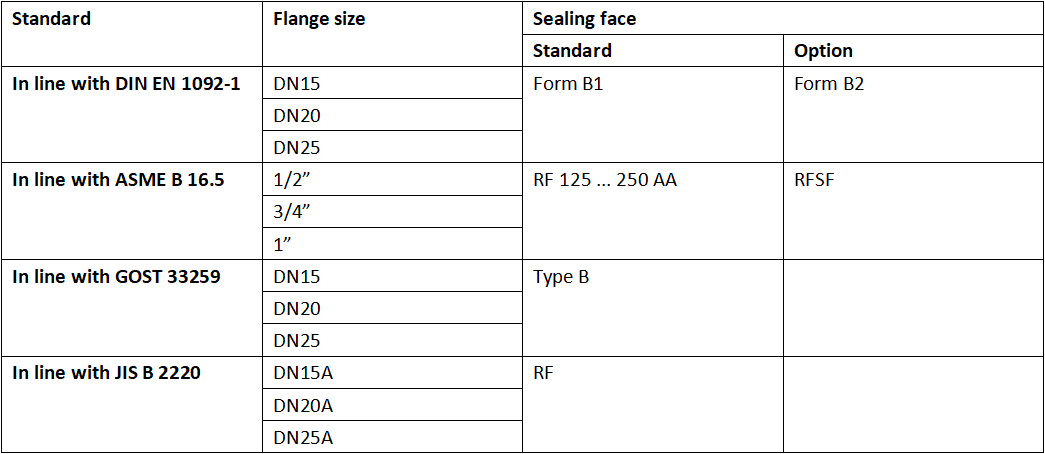

การเชื่อมต่อกระบวนการ, หน้าแปลน

หน้าแปลนและตัวเลือกเพิ่มเติมตามคำขอ

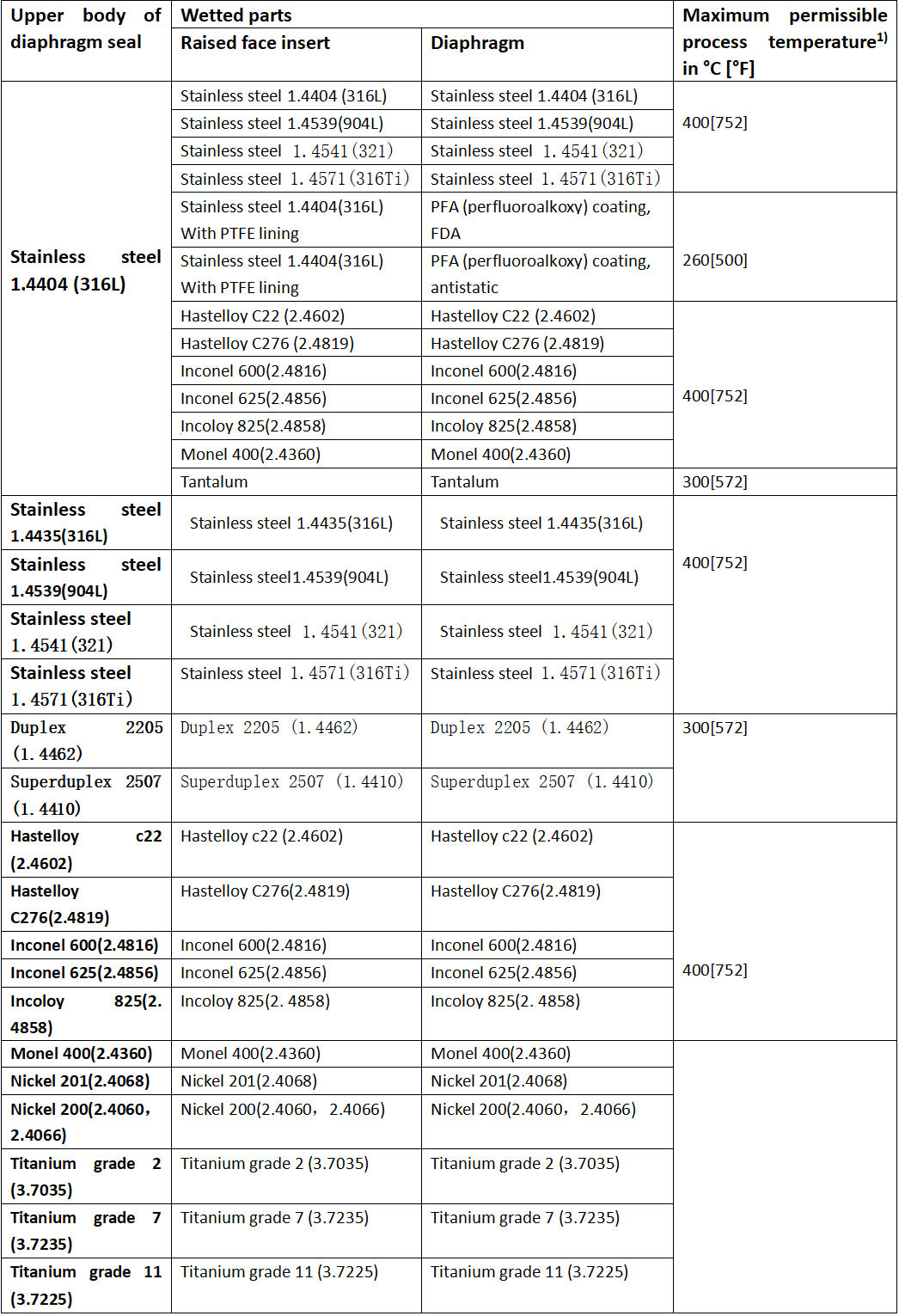

การผสมผสานวัสดุ

1) อุณหภูมิกระบวนการสูงสุดที่อนุญาตของระบบซีลไดอะแฟรมนั้นถูก จำกัด ด้วยวิธีการเข้าร่วมโดยระบบเติมของเหลวและโดยเครื่องมือวัด

การผสมผสานวัสดุเพิ่มเติมสำหรับอุณหภูมิกระบวนการพิเศษตามคำขอ

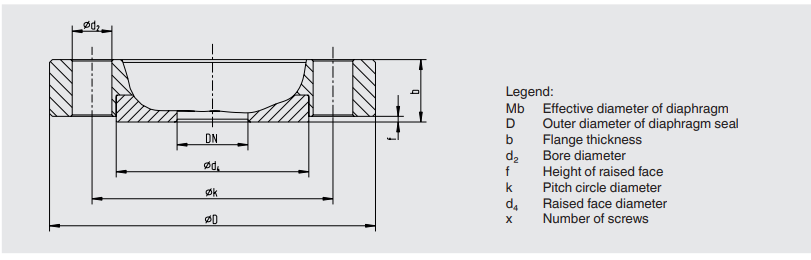

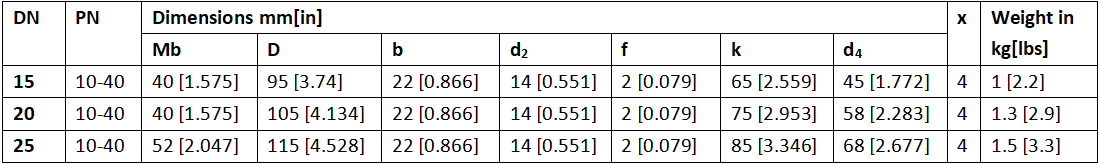

ขนาดใน mm [ใน]

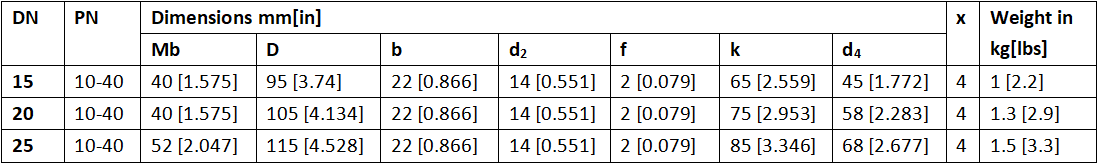

การเชื่อมต่อหน้าแปลนสอดคล้องกับ DIN EN 1092-1 แบบฟอร์ม B1

ขนาดเพิ่มเติมและแรงกดดันเล็กน้อยตามคำขอ

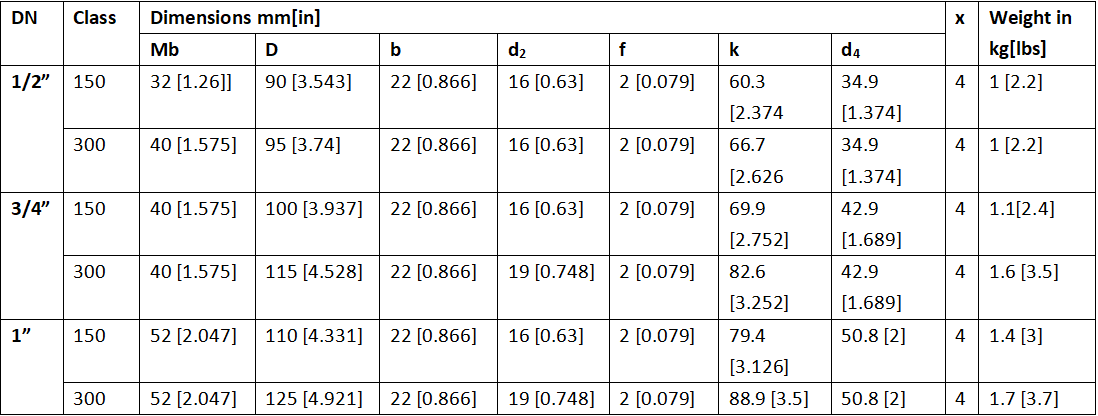

การเชื่อมต่อหน้าแปลนต่อ ASME B 16.5, RF 125 ... 250 AA

ขนาดเพิ่มเติมและแรงกดดันเล็กน้อยตามคำขอ

การเชื่อมต่อหน้าแปลนสอดคล้องกับ GOST 33259, Type B

ขนาดเพิ่มเติมและแรงกดดันเล็กน้อยตามคำขอ

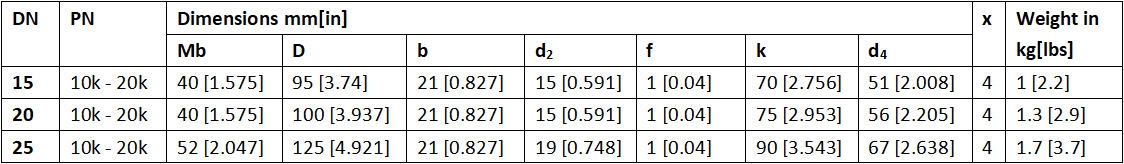

การเชื่อมต่อหน้าแปลนต่อ Jis B 2220

ขนาดเพิ่มเติมและแรงกดดันเล็กน้อยตามคำขอ

ซีลไดอะแฟรม:

การเชื่อมต่อแบบจำลองการซีลไดอะแฟรม / กระบวนการ (มาตรฐาน, ขนาดหน้าแปลน, ความดันเล็กน้อย, หน้าปิดผนึก) / วัสดุ (ร่างกายส่วนบนของซีลไดอะแฟรม, แทรกใบหน้าที่ยกขึ้น, ไดอะแฟรม) / ระดับความสะอาดของชิ้นส่วนที่เปียก

ระบบซีลไดอะแฟรม:

โมเดลเครื่องวัดไดอะแฟรม / เครื่องวัดความดันแบบจำลอง (ต่อแผ่นข้อมูล) / การติดตั้ง (การติดตั้งโดยตรง, องค์ประกอบการระบายความร้อน, เส้นเลือดฝอย) / วัสดุ (ร่างกายส่วนบนของซีลไดอะแฟรม, แทรกใบหน้ายก, ไดอะแฟรม) / นาที และสูงสุด อุณหภูมิกระบวนการ / นาที และสูงสุด อุณหภูมิโดยรอบ / บริการสูญญากาศ / ระบบเติมของเหลว / ใบรับรอง / ความแตกต่างของความสูง / ระดับความสะอาดของชิ้นส่วนที่เปียก / ต้นกำเนิดของชิ้นส่วนที่เปียก / เวอร์ชันต่อ NACE / SEAL SEAL สำหรับการติดตั้งไปยังโซน 0
