การเชื่อมต่อกระบวนการสกรูซีลไดอะแฟรม

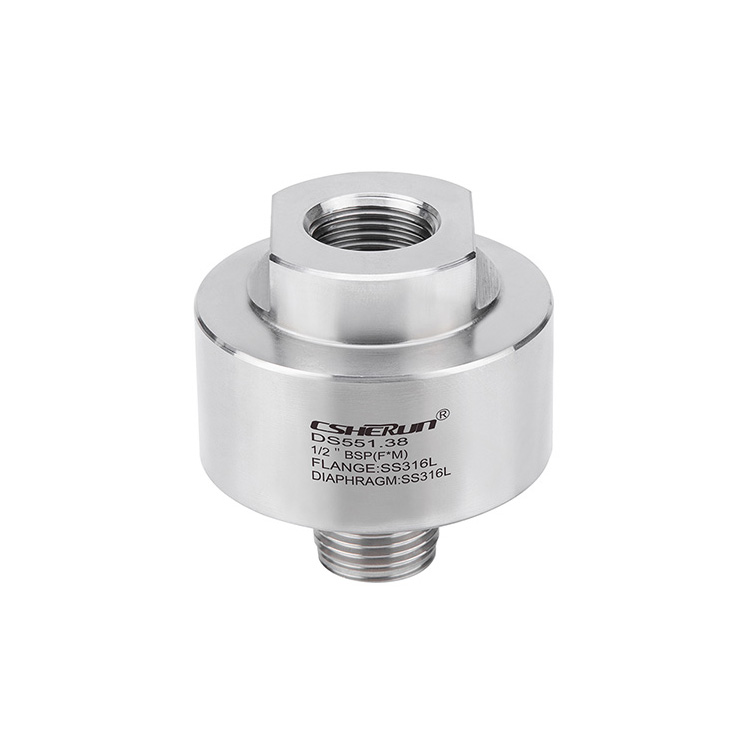

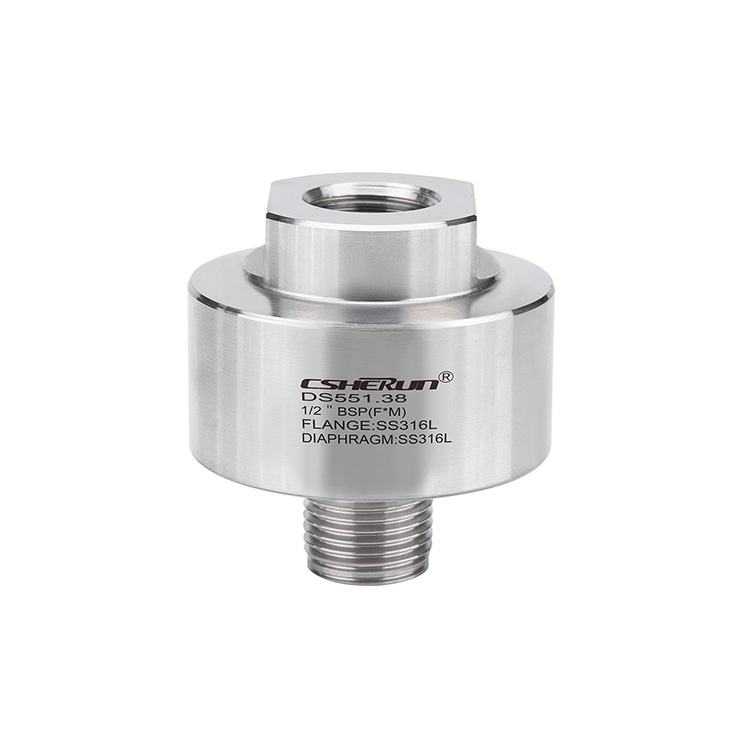

Model:DS551.38

แอปพลิเคชัน●แอพพลิเคชั่นมาตรฐานในอุตสาหกรรมกระบวนการ●เหมาะสำหรับสื่อความดันที่มีการกัดกร่อนปนเปื้อนหรือต่างกันคุณสมบัติพิเศษ●ออกแบบด้วยไดอะแฟรมภายในรอยเชื่อมที่อยู่อาศัยบนและล่าง●ไม่มีการปิดผนึก●อัตราส่วนประสิทธิภาพการทำงานที่ยอดเยี่ยมคำอธิบายคะแนนความดัน50 ℃ความดันสูงสุด 110bar100 ℃ความดันสูงสุด 10......

ส่งคำถาม

รายละเอียดสินค้า

แอปพลิเคชัน

●แอพพลิเคชั่นมาตรฐานในอุตสาหกรรมกระบวนการ

●เหมาะสำหรับสื่อความดันที่มีการกัดกร่อนปนเปื้อนหรือต่างกัน

คุณสมบัติพิเศษ

●ออกแบบด้วยไดอะแฟรมภายในรอยเชื่อมที่อยู่อาศัยบนและล่าง

●ไม่มีการปิดผนึก

●อัตราส่วนประสิทธิภาพการทำงานที่ยอดเยี่ยม

คำอธิบาย

คะแนนความดัน	50 ℃ความดันสูงสุด 110bar 100 ℃ความดันสูงสุด 100bar 150 ℃ความดันสูงสุด 90bar 200 ℃ความดันสูงสุด 82bar
ช่วงความดัน	0 ... 0.6MPA ถึง 0 ... 9MPA
ที่อยู่อาศัยด้านบน (การเชื่อมต่อเครื่องมือ)	วัสดุสแตนเลส 316 L, G ½เพศหญิง
กะบังลม	วัสดุสแตนเลส 316 L เชื่อมกับร่างกายส่วนบน เส้นผ่านศูนย์กลางที่มีประสิทธิภาพ DM ของไดอะแฟรม DM = 50 มม.
ที่อยู่อาศัยที่ต่ำกว่า (การเชื่อมต่อกระบวนการ)	วัสดุสแตนเลส 316 L, G ½ B ชาย ตัวเลือก½ npt male
ช่วงอุณหภูมิความดันมาตรวัด	กระบวนการ -10 ... +150 ℃ โดยรอบ -10 ... +40 ℃
เติมของเหลว	น้ำมันซิลิกอน KN2

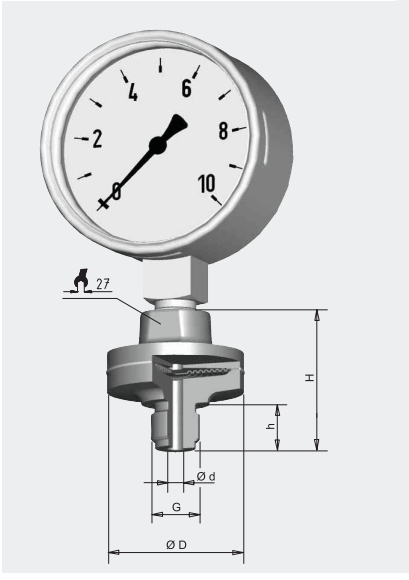

ตัวอย่างสำหรับการติดตั้งของซีลไดอะแฟรมรุ่น 990.38 เชื่อมต่อโดยตรงกับมาตรวัดความดัน EN837-1

เกจวัดความดันท่อ Bourdon

ความเป็นไปได้ที่แนะนำของการรวมกันของไดอะแฟรมซีล DS551.38 พร้อมมาตรวัดความดันกับรุ่นหลอด Bourdon S.SW06.010.100/ssw06.030.100

ขนาดใน MM

การเชื่อมต่อกระบวนการ g	ขนาดใน MM				น้ำหนักเป็นกิโลกรัม
	D	d	H	h
G1/2B	59	7	60.5	20	0.48
1/2NPT	59	7	59.5	19	0.48
