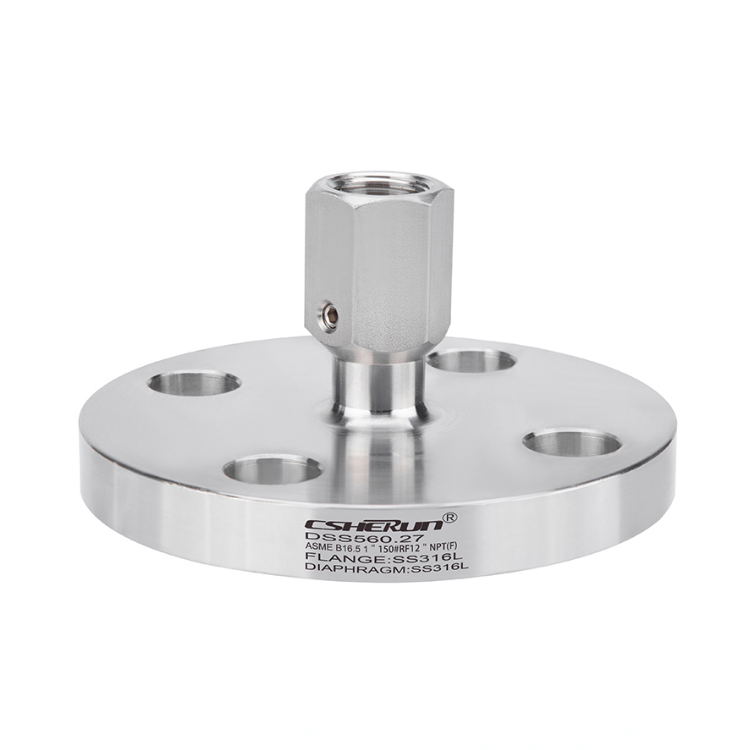

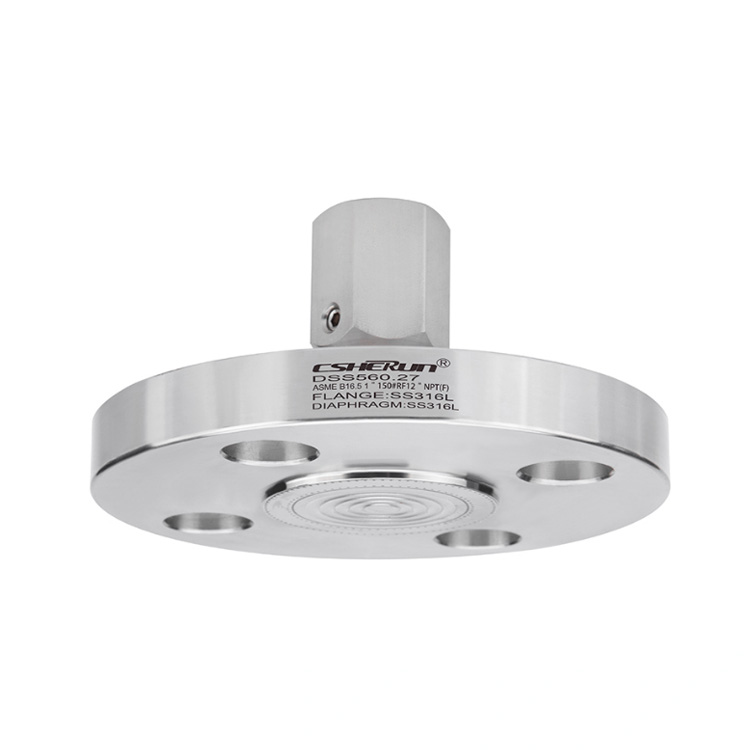

ซีล Diapragm พร้อมการเชื่อมต่อหน้าแปลน

Model:DS560.27

สัมผัสกับความแม่นยำและความน่าเชื่อถือของซีล diapragm ด้วยการเชื่อมต่อหน้าแปลน - รุ่น DS560.27 ออกแบบมาโดยเฉพาะสำหรับการวัดความดันในการเรียกร้องการใช้งานอุตสาหกรรม ผลิตภัณฑ์ที่เป็นนวัตกรรมนี้มีไดอะแฟรมล้างหน้าซึ่งให้การป้องกันที่เหนือกว่าการกัดกร่อนของสื่อและการอุดตันทำให้มั่นใจได้ว่าการอ่านที่แม่นยำและเชื่อถือได้แม้ในสภาพแวดล้อมที่รุนแรง

ส่งคำถาม

รายละเอียดสินค้า

แนะนำซีล diapragm ด้วยการเชื่อมต่อหน้าแปลน- รุ่น DS560.27: โซลูชันที่ดีที่สุดสำหรับการวัดความดันในสภาพแวดล้อมที่รุนแรง

ซีลไดอะแฟรม DS560.27 แบบจำลองนั้นมาพร้อมกับการเชื่อมต่อหน้าแปลนที่ช่วยให้การติดตั้งและการรวมเข้ากับระบบกระบวนการที่มีอยู่ของคุณได้ง่าย การก่อสร้างที่แข็งแกร่งและวัสดุที่มีคุณภาพสูงช่วยให้มั่นใจได้ว่าประสิทธิภาพและความทนทานในระยะยาวทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานอุตสาหกรรมที่หลากหลาย

การออกแบบไดอะแฟรมล้างของซีล diapragm ด้วยการเชื่อมต่อหน้าแปลนช่วยลดความเสี่ยงของการสะสมของสื่อและการอุดตันทำให้การวัดความดันที่สะอาดและแม่นยำ คุณลักษณะนี้เป็นประโยชน์อย่างยิ่งในการใช้งานที่เกี่ยวข้องกับสื่อที่มีความหนืดหรืออนุภาคที่รับภาระเพื่อให้มั่นใจว่าการวัดความดันของคุณไม่ได้ถูกบุกรุกโดยการสะสมของสื่อ

ในฐานะผู้ผลิตซีลไดอะแฟรมที่เชื่อถือได้เรามุ่งมั่นที่จะให้บริการผลิตภัณฑ์คุณภาพสูงและการบริการลูกค้าที่ยอดเยี่ยม ซีล Diapragm พร้อมการเชื่อมต่อหน้าแปลนที่ออกแบบและผลิตเพื่อให้เป็นไปตามมาตรฐานที่เข้มงวดของภาคอุตสาหกรรมทำให้มั่นใจได้ถึงความน่าเชื่อถือและความแม่นยำในความต้องการการวัดความดันของคุณ

ไม่ว่าคุณจะอยู่ในอุตสาหกรรมน้ำมันและก๊าซเคมีการผลิตพลังงานหรือการบำบัดน้ำเสียซีล Diapragm พร้อมการเชื่อมต่อหน้าแปลน- แบบจำลอง DS560.27- เป็นวิธีแก้ปัญหาการวัดแรงดันในสภาพแวดล้อมที่รุนแรง ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์และบริการของ China Csherun

แอปพลิเคชัน

●ก้าวร้าวมีความหนืดสูงตกผลึก หรือสื่อร้อน

●อุตสาหกรรมกระบวนการ

●การสร้างเครื่องจักรและระบบอัตโนมัติ

คุณสมบัติพิเศษ

●หน้าแปลนพร้อมไดอะแฟรมเชื่อมล้าง

●มาตรฐานทั่วไปและความกว้างเล็กน้อย มีอยู่

●วัสดุที่หลากหลายและหลากหลาย การผสมผสานวัสดุ

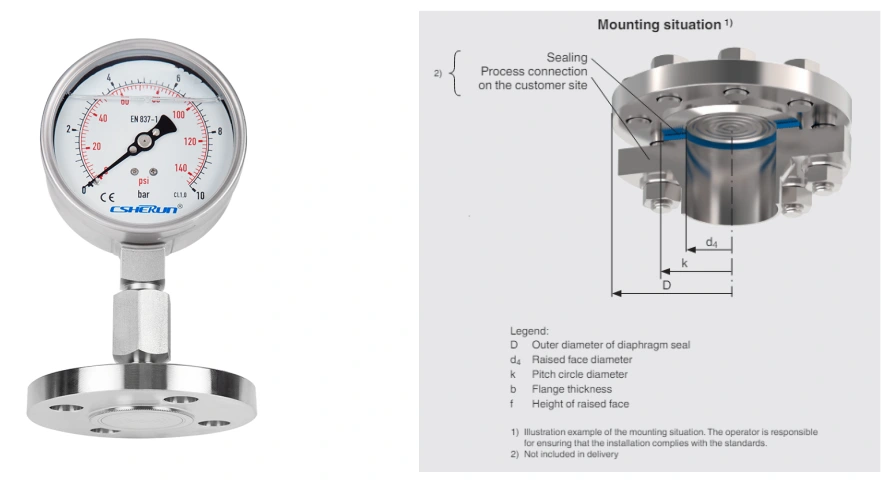

ตัวอย่างการติดตั้ง

รุ่น DSS560 พร้อมมาตรวัดความดันที่ติดตั้งโดยตรง

ระบบซีลไดอะแฟรม

ระบบซีลไดอะแฟรมติดตั้งกับการเชื่อมต่อที่มีอยู่ซึ่งเชื่อมกับไปป์ไลน์เครื่องปฏิกรณ์กระบวนการหรือถัง ไดอะแฟรมที่ทำจากวัสดุที่เหมาะสมจะแยกสื่อออกจากเครื่องมือวัด พื้นที่ภายในระหว่างไดอะแฟรมและเครื่องมือวัดจะเต็มไปด้วยของเหลวเติมเต็มระบบ

องค์ประกอบการวัด

ความดันของสื่อจะถูกถ่ายโอนผ่านไดอะแฟรมยืดหยุ่นไปยังระบบเติมของเหลวและจากนั้นไปยังเครื่องมือวัด ซีลไดอะแฟรมและส่วนประกอบของมันถูกจับคู่กันอย่างสมบูรณ์แบบเพื่อให้แน่ใจว่าการวัดที่เชื่อถือได้

ประเภทการติดตั้ง

การติดตั้งซีลไดอะแฟรมไปยังเครื่องมือวัดอาจทำผ่านการเชื่อมต่อโดยตรงสำหรับอุณหภูมิสูงผ่านองค์ประกอบการระบายความร้อนหรือผ่านเส้นเลือดฝอยที่ยืดหยุ่น

ข้อกำหนด

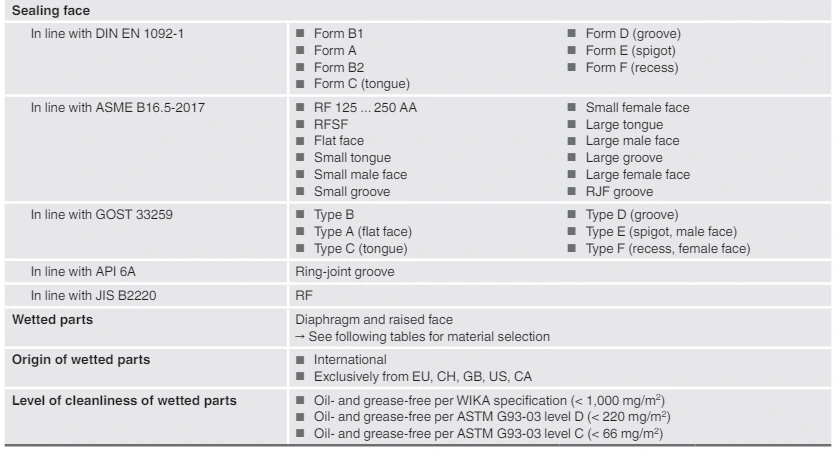

รุ่น	ซีลไดอะแฟรมพร้อมการเชื่อมต่อหน้าแปลน
รุ่นอื่น ๆ	■ต่อ NACE MR0175 / ISO 15156 ใช้ในสภาพแวดล้อมที่มี H2S ในการผลิตน้ำมันและก๊าซ ■ต่อ NACE MR0103 / ISO 17945 โลหะทนต่อการแตกของความเครียดจากไฮโดรเจนซัลไฟด์ ■พร้อมกับอาร์เรย์เปลวไฟ deflagration pre-deflagration สำหรับการติดตั้งไปยังโซน 0 (EPL GA)
ช่วงความดัน	ช่วงความดันสูงสุดขึ้นอยู่กับการเลือกการเชื่อมต่อกระบวนการและเครื่องมือ
การเชื่อมต่อกับเครื่องมือ	■อะแดปเตอร์การเชื่อมต่อตามแนวแกนสำหรับการเชื่อมต่อเชื่อม ■อะแดปเตอร์การเชื่อมต่อที่เหมาะสมกับเครื่องมือ (เช่น g ½, g ¼, ½ npt หรือ¼ npt)
ประเภทการติดตั้ง	■การติดตั้งโดยตรง ■เส้นเลือดฝอย ■ Sink Heat
บริการสูญญากาศ	■บริการพื้นฐาน ■บริการขั้นสูง ■บริการพรีเมี่ยม

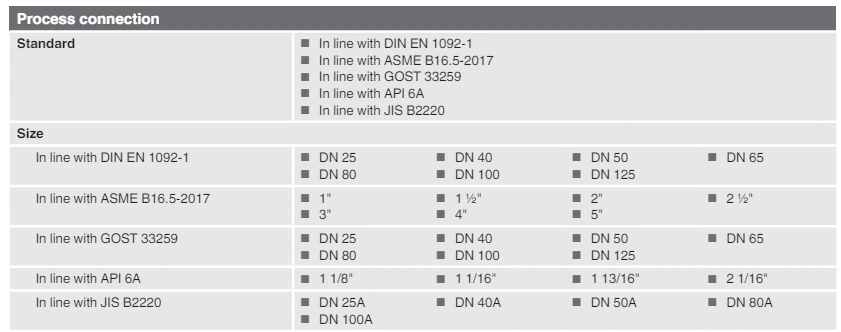

การเชื่อมต่อกระบวนการอื่น ๆ ตามคำขอ

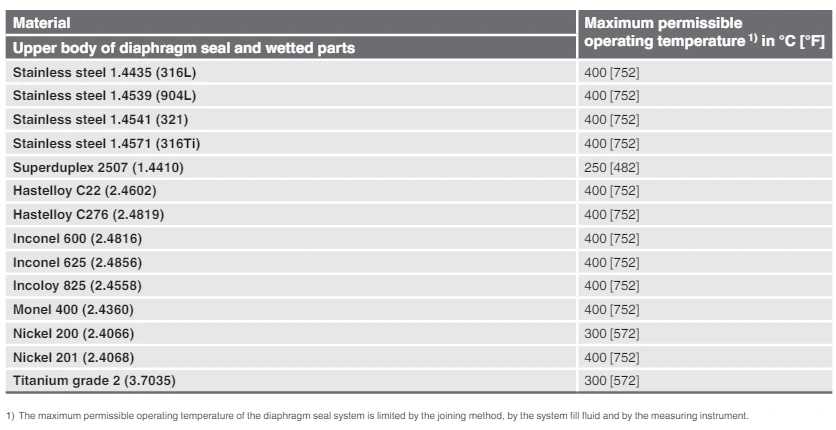

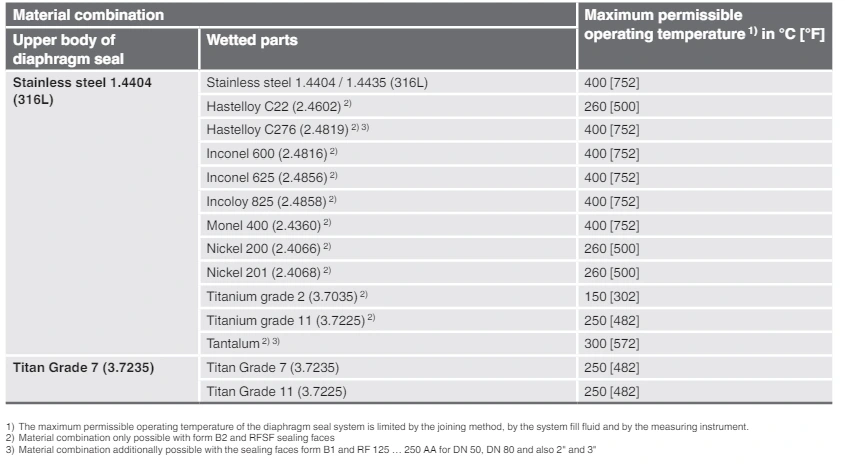

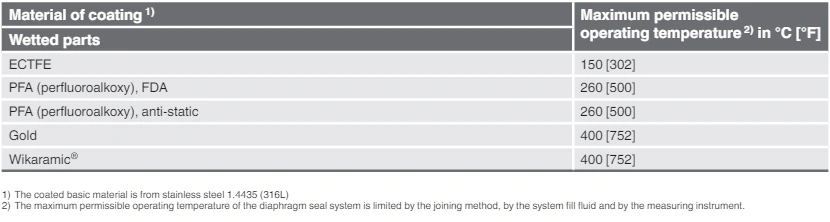

วัสดุเพิ่มเติมสำหรับอุณหภูมิกระบวนการพิเศษตามคำขอ

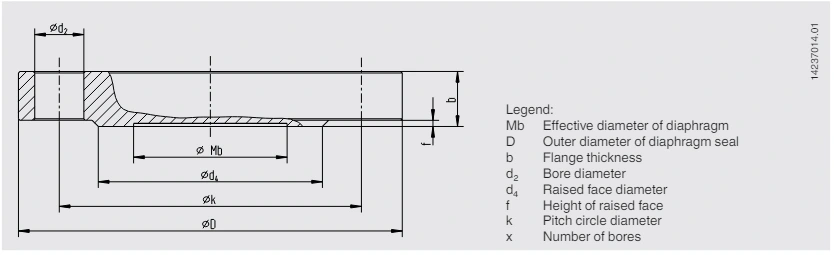

ขนาดใน mm [ใน]

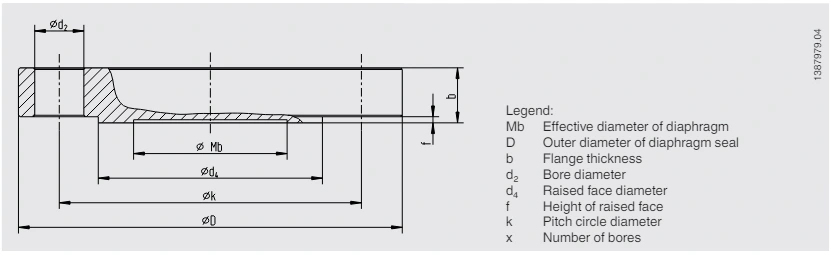

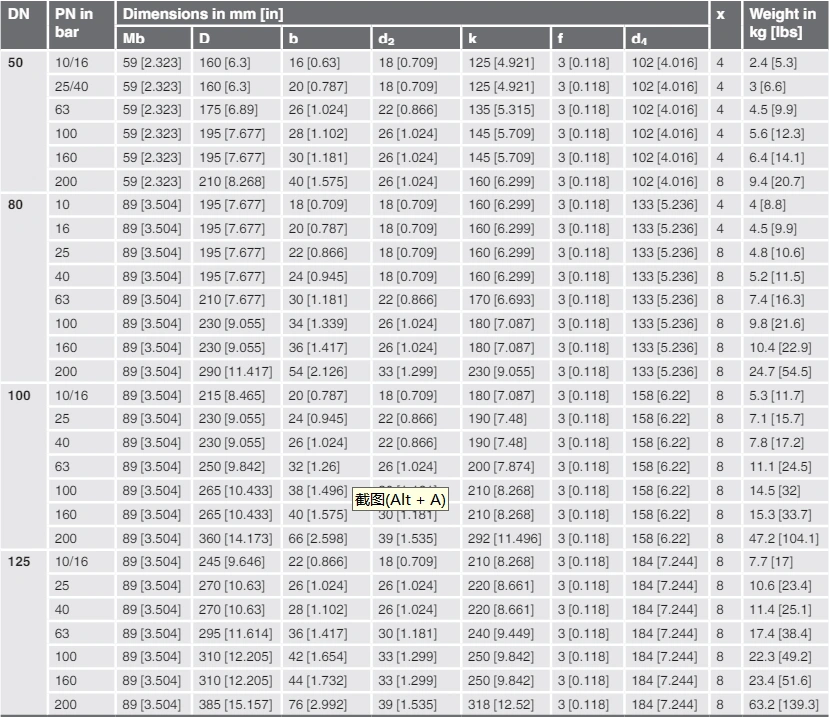

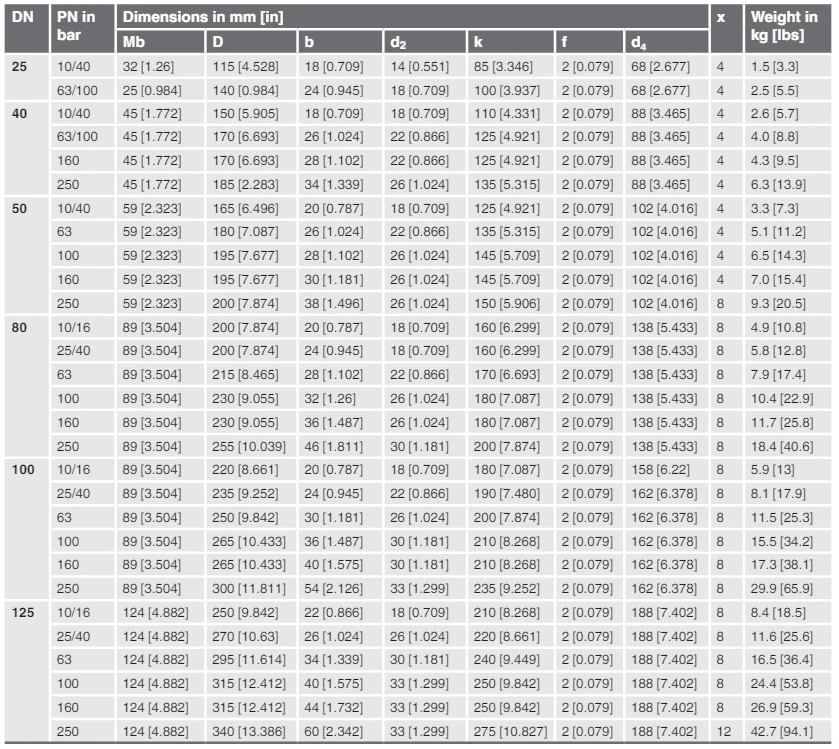

การเชื่อมต่อหน้าแปลนสอดคล้องกับ DIN EN 1092-1 แบบฟอร์ม B

ขนาดเพิ่มเติมและแรงกดดันเล็กน้อยตามคำขอ

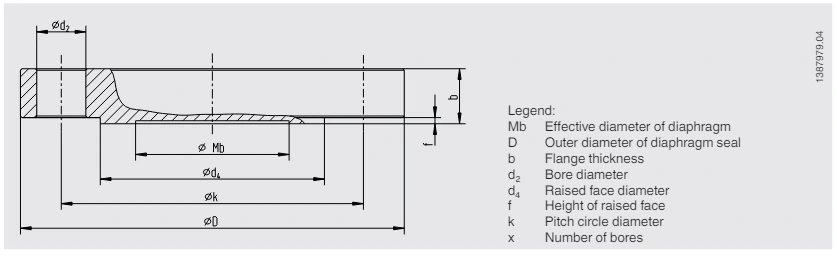

ขนาดใน mm [ใน]

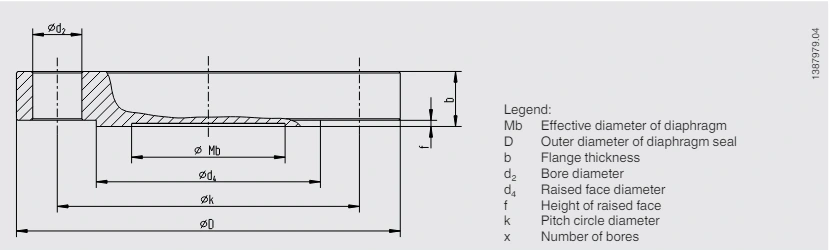

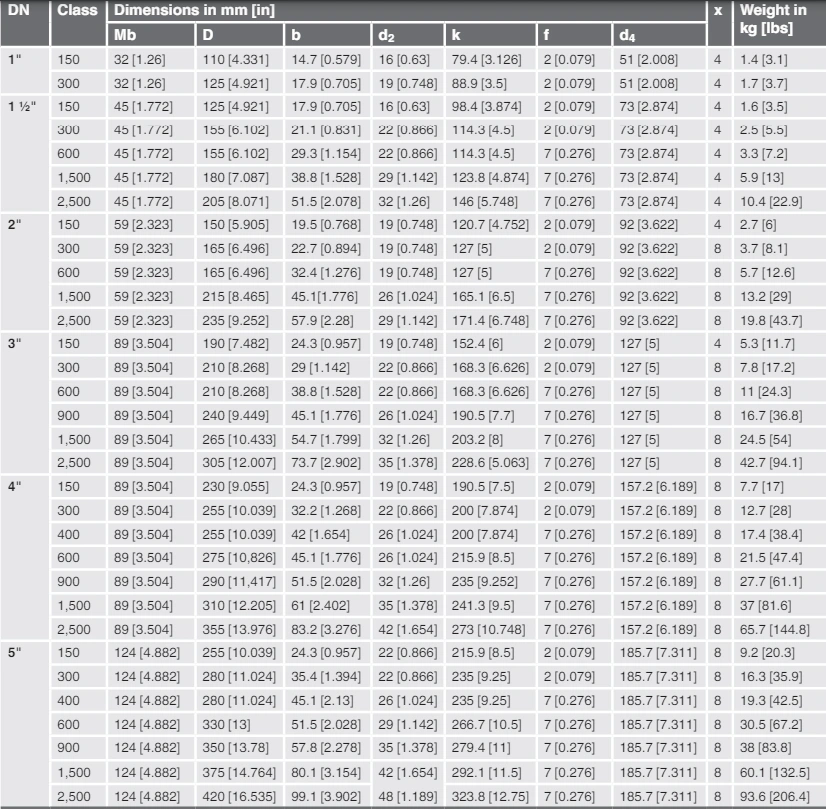

การเชื่อมต่อหน้าแปลนสอดคล้องกับ ASME B16.5-2017, RF

การเชื่อมต่อหน้าแปลนสอดคล้องกับ GOST 33259, Type B

ขนาดเพิ่มเติมและแรงกดดันเล็กน้อยตามคำขอ

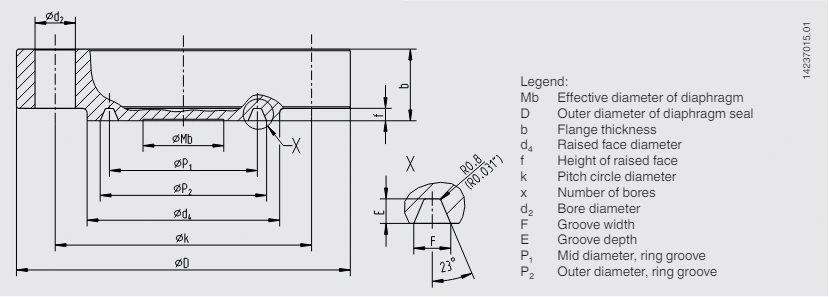

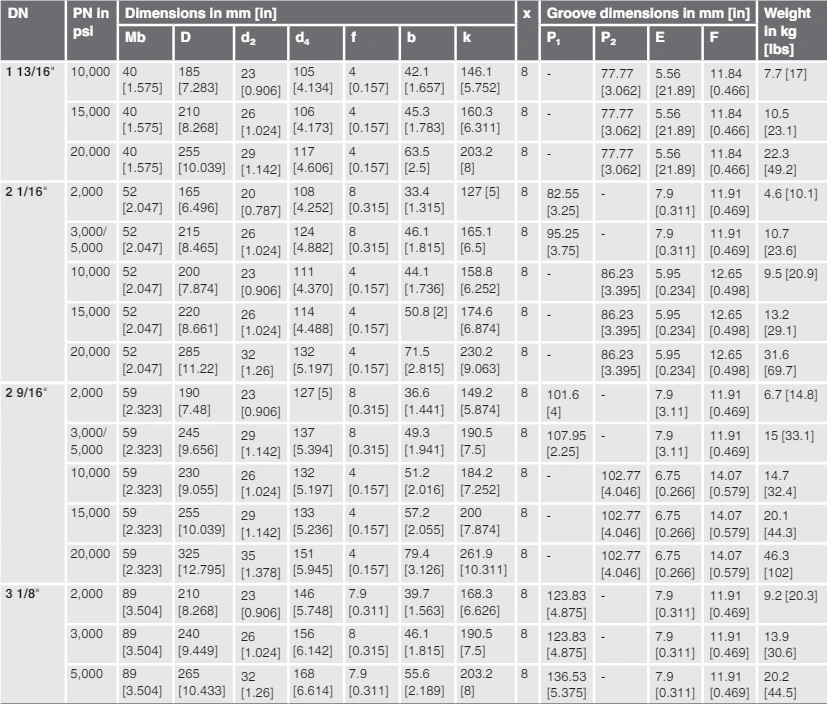

การเชื่อมต่อหน้าแปลนสอดคล้องกับ API 6A ร่องวงแหวนวงแหวน

ขนาดเพิ่มเติมและแรงกดดันเล็กน้อยตามคำขอ

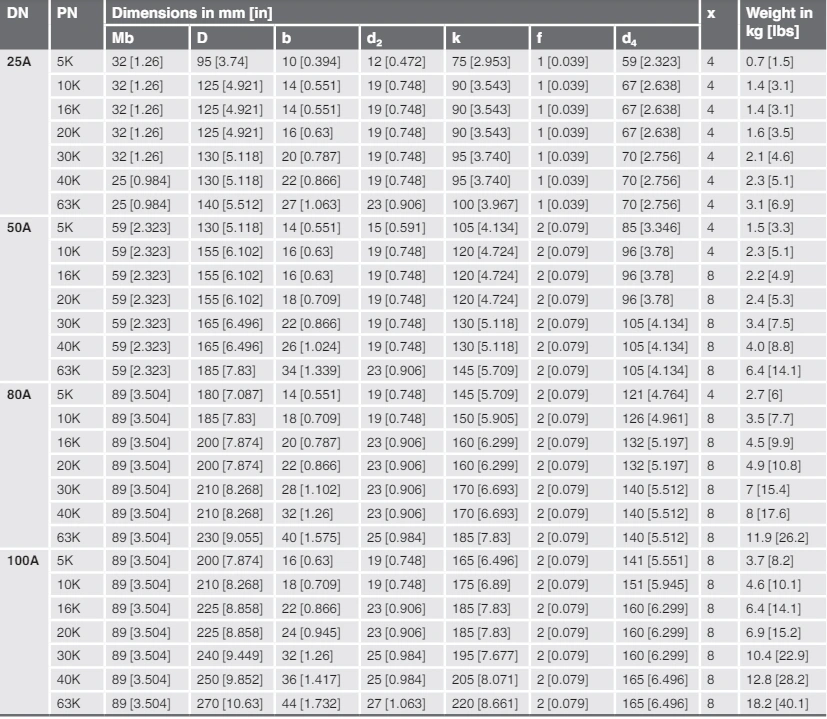

การเชื่อมต่อหน้าแปลนสอดคล้องกับ JIS B 2220, RF

ขนาดเพิ่มเติมและแรงกดดันเล็กน้อยตามคำขอ

ซีลไดอะแฟรม:

การเชื่อมต่อแบบจำลองการซีลไดอะแฟรม (การเชื่อมต่อกระบวนการ (มาตรฐาน, ขนาดหน้าแปลน, ความดันเล็กน้อย, ใบหน้าปิดผนึก) / การรวมกันของวัสดุ (ร่างกายส่วนบนของซีลไดอะแฟรม, ชิ้นส่วนที่เปียก) / ระดับความสะอาดของชิ้นส่วนที่เปียก / ต้นกำเนิดของชิ้นส่วนที่เปียก / การออกแบบต่อ NACE / การเชื่อมต่อกับเครื่องมือวัด / ใบรับรอง

ระบบซีลไดอะแฟรม:

โมเดลเครื่องวัดไดอะแฟรม / เครื่องวัดความดันแบบจำลอง (ต่อแผ่นข้อมูล) / การติดตั้ง (การติดตั้งโดยตรง, องค์ประกอบการระบายความร้อน, เส้นเลือดฝอย) / การรวมกันของวัสดุ (ร่างกายส่วนบนของซีลไดอะแฟรม, ชิ้นส่วนที่เปียก) / นาที และสูงสุด อุณหภูมิกระบวนการ / นาที และสูงสุด อุณหภูมิ / บริการสูญญากาศ / ระบบเติมของเหลว / ใบรับรอง / ความแตกต่างของความสูง / ระดับความสะอาดของชิ้นส่วนที่เปียก / ต้นกำเนิดของชิ้นส่วนที่เปียก / การออกแบบต่อ NACE / SEAL SEAL สำหรับการติดตั้งไปยังโซน 0
