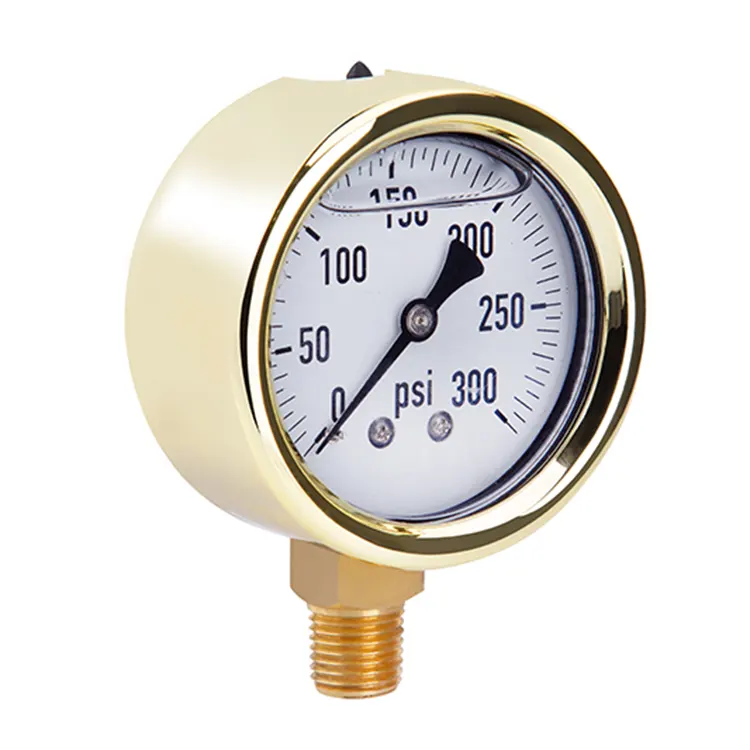

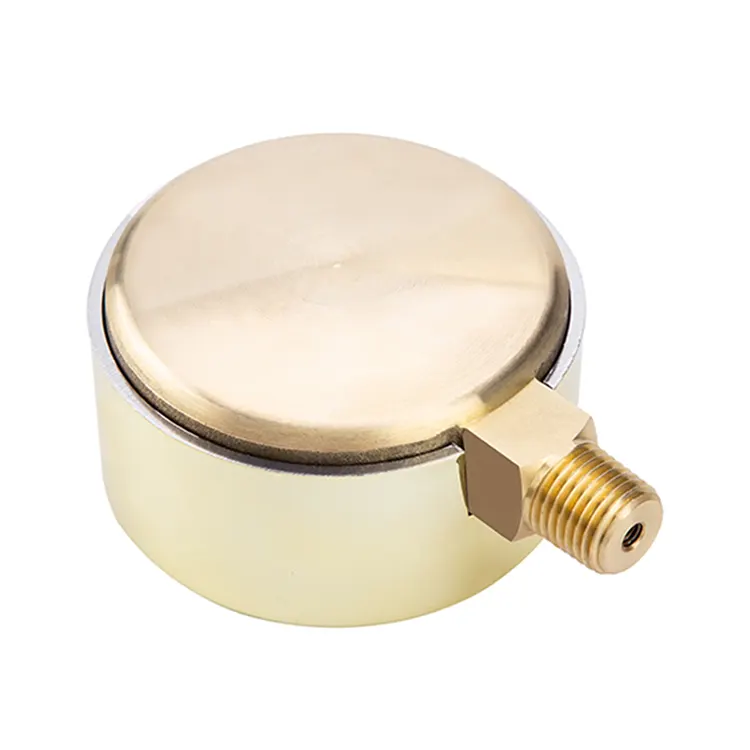

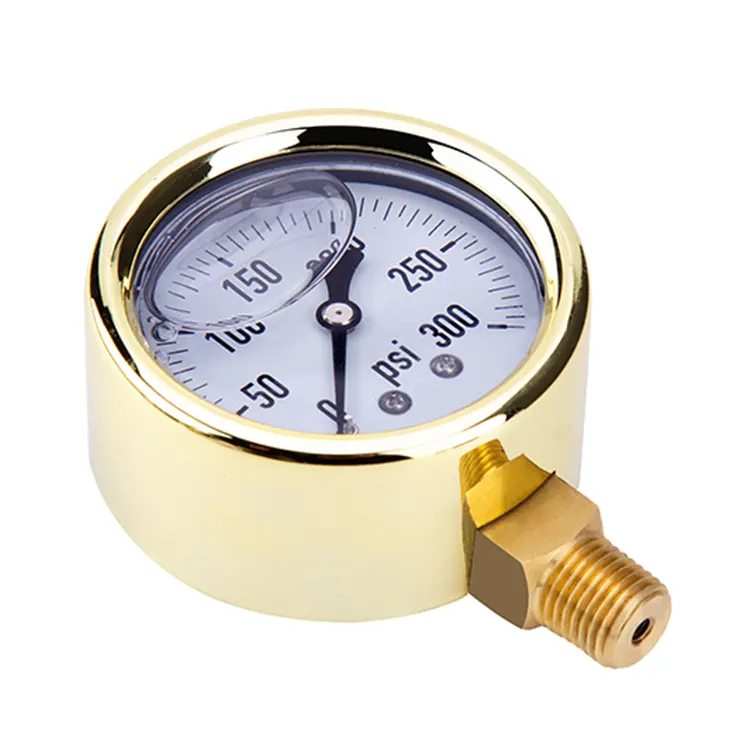

เกจวัดแรงดันทองเหลือง

ออกแบบ

ASME B40.100 และ EN 837-1

ขนาด

2½” และ 4” (63 และ 100 มม.)

ระดับความแม่นยำ

2½”:  ± 2/1/2% ของช่วง (ASME B40.100 เกรด A)

4”:     ± 1% ของช่วง (ASME B40.100 เกรด 1A)

ช่วง

สุญญากาศ / สารประกอบถึง 200 psi
แรงดันตั้งแต่ 15 psi ถึง 15,000 psi หรือหน่วยความดันหรือสุญญากาศอื่นที่เทียบเท่า

ความกดดันในการทำงาน

2½”:

คงที่:          ค่าสเกล 3/4

การผันผวน:   2/3 ค่าเต็มสเกล

เวลาอันสั้น:    ค่าเต็มสเกล

4”:

คงที่:          ค่าเต็มสเกล

ความผันผวน:   0.9 x ค่าเต็มสเกล

ระยะเวลาสั้น:    1.3 x ค่าเต็มสเกล

อุณหภูมิในการทำงาน

สภาพแวดล้อม:

-4 °F ถึง +140 °F (-20 °C ถึง +60 °C) - เติมกลีเซอรีน
-40 °F ถึง +140 °F (-40 °C ถึง +60 °C) - เติมซิลิโคน

ปานกลาง: สูงสุด  +140 °F (+60 °C)

อุณหภูมิ

ข้อผิดพลาดเพิ่มเติมเมื่ออุณหภูมิเปลี่ยนแปลงจากอุณหภูมิอ้างอิง 68 ​​°F (20 °C) ±0.4% ของช่วงทุกๆ 18 °F (10 °K) ที่เพิ่มขึ้นหรือลดลง

การป้องกันสภาพอากาศ

ทนต่อสภาพอากาศ (NEMA 4X / IP 66)

การเชื่อมต่อแรงดัน

วัสดุ: โลหะผสมทองแดง
ตัวยึดด้านล่าง (LM) หรือตัวยึดด้านหลังตรงกลาง (CBM) - 2½” (63 มม.)
ตัวยึดส่วนล่าง (LM) หรือตัวยึดด้านหลังส่วนล่าง (LBM) - 4” (100 มม.)
1/4” NPT หรือ 1/2” NPT จำกัดเฉพาะประแจที่บริเวณนั้น

หลอดบัมเบิ้ลบี

2½” (63 มม.) < 870 psi (60 บาร์):     โลหะผสมทองแดงรูปตัว C
2½” (63 มม.) > 870 psi (60 บาร์):     โลหะผสมทองแดงแบบเกลียว
4” (100 มม.) < 1,000 psi (70 บาร์):   โลหะผสมทองแดงรูปตัว C
4” (100 มม.) > 1,000 psi (70 บาร์):   สเตนเลสสตีลแบบเกลียว

ความเคลื่อนไหว

โลหะผสมทองแดง

กดหมายเลข

อะลูมิเนียมสีขาวตัวอักษรสีดำ 2½” พร้อมหมุดหยุด

ตัวชี้

อลูมิเนียมสีดำ

กรณี

ทองเหลืองฟอร์จทาสีทองพร้อมข้อต่อในตัวและปลั๊กระบายอากาศ

แหวนฝา

วงแหวนครอบ ABS เคลือบทอง (2½”)
แหวนครอบทองเหลืองชุบโครเมียม (4”)

หน้าต่าง

อะคริลิกพร้อมปะเก็น Buna-N

การเติมเคส

กลีเซอรีน 99.7%
