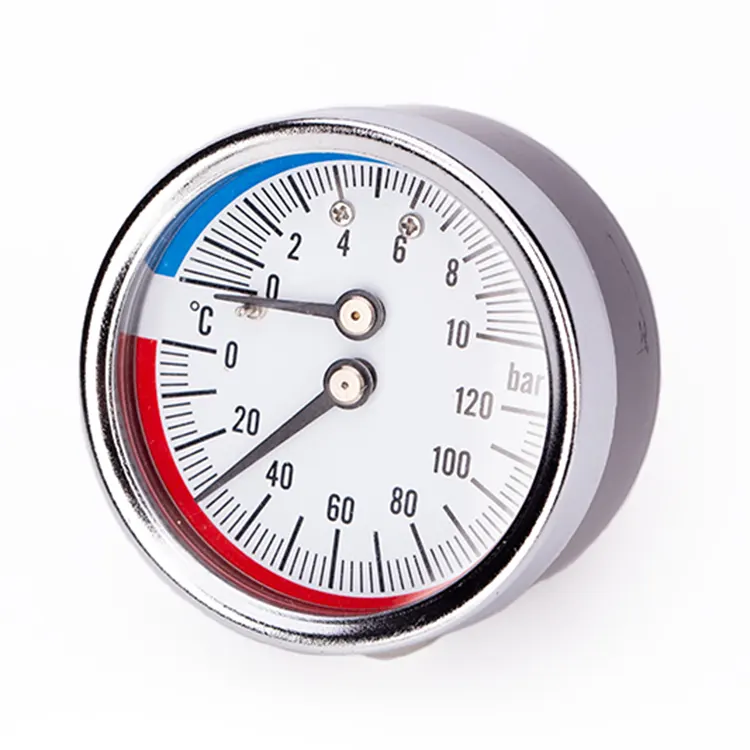

เกจวัดอุณหภูมิและความดันให้การใช้งานที่ยืดหยุ่น เนื่องจากมีตัวบ่งชี้ความดันและอุณหภูมิรวมกัน ด้วยแรงดันที่แสดงที่ด้านบนและอุณหภูมิที่ด้านล่าง สเกลอุณหภูมิจะโค้งงอลงอย่างชาญฉลาดเพื่อให้อ่านได้ชัดเจน หรืออีกทางหนึ่ง เกจยังสามารถกำหนดค่าด้วยอุณหภูมิที่ด้านบนและความดันที่ด้านล่าง เพื่อรองรับความต้องการและความต้องการที่แตกต่างกัน
เครื่องมือนี้มีช่วงสเกลที่น่าประทับใจ โดยให้การอ่านค่าแรงดันตั้งแต่ 0 ถึง 16 บาร์ และการอ่านอุณหภูมิตั้งแต่ 0 ถึง 150 °C เหมาะอย่างยิ่งสำหรับระบบทำความร้อน เช่นเดียวกับหม้อไอน้ำแบบรวมที่ให้ทั้งน้ำร้อนและการทำความร้อน เพื่อให้มั่นใจว่าการตรวจสอบพารามิเตอร์ที่สำคัญแม่นยำและเชื่อถือได้
● ระบบทำความร้อน
● หม้อต้มแบบรวมพร้อมน้ำร้อนและเครื่องทำความร้อน
● ตัวบ่งชี้รวมสำหรับความดันและอุณหภูมิ
ที่ความดันด้านบน ที่อุณหภูมิด้านล่าง ระดับอุณหภูมิจะงอลง
ที่อุณหภูมิบนสุด ที่ความดันล่าง
● ช่วงสเกลถึง 0 … 16 บาร์, 0 ... 150 °C
เทอร์โมมาโนมิเตอร์พร้อมระบบโลหะคู่ได้รับการติดตั้งโดยตรงที่จุดตรวจวัดผ่านก้าน วาล์วช่วยให้สามารถคลายเกลียวเครื่องมือวัดได้โดยไม่ต้องล้างระบบทำความร้อนก่อน เนื่องจากการใช้เกจวัดแรงดันและเทอร์โมมิเตอร์แบบโลหะคู่ร่วมกัน ทำให้เครื่องมือนี้สามารถใช้งานได้อย่างยืดหยุ่นในการใช้งานที่หลากหลาย
|
ขนาดที่กำหนดเป็นมม |
40, 50, 63, 80 |
|
|
ระดับความแม่นยำ |
■ ความดัน: 2.5 (EN 837-1) ■ อุณหภูมิ: ±2.5 °C ช่วงสเกล ■ ความดัน: 0 ... 1 ถึง 0 ... 16 บาร์ ■ อุณหภูมิ: 0 ... 100 ถึง 0 ... 150 °C |
|
|
ช่วงการทำงาน
|
■ แรงกดดัน: คงที่: 3/4 x ค่าเต็มสเกล ความผันผวน: 2/3 x มูลค่าเต็มสเกล ระยะเวลาอันสั้น: ค่าเต็มสเกล
■ อุณหภูมิ: ค่าเต็มสเกล |
|
|
องค์ประกอบการวัด |
■ แรงดัน: ท่อ Bourdon, โลหะผสมทองแดง ■ อุณหภูมิ: ขดลวด Bimetal, โลหะผสมทองแดง |
|
|
การเชื่อมต่อกระบวนการ |
R 1/2 ISO 7 (ตัวผู้) แฟลต 22 มม |
|
|
ตำแหน่งการเชื่อมต่อ
|
ตัวยึดด้านล่าง (LM) 1 ที่ยึดหลังตรงกลาง (CBM) |
|
|
กรณี |
พลาสติกสีดำ หรือเหล็กเคลือบสีดำ |
|
|
ความเคลื่อนไหว |
โลหะผสมทองแดง |
|
|
กดหมายเลข |
อะลูมิเนียม ตัวอักษรสีขาว สีดำ ระดับความดันทำเครื่องหมายด้วยสีน้ำเงิน ระดับอุณหภูมิทำเครื่องหมายด้วยสีแดง |
|
|
ตัวชี้ |
อะลูมิเนียมสีดำ |
|
|
หน้าต่าง |
พลาสติก |
|
■ การเชื่อมต่อกระบวนการอื่นๆ
■ วาล์วปิด โลหะผสมทองแดง
■ กระจกแผงหน้าปัด (พร้อมกรอบแบบสวม)
■ ช่วงขนาดอื่นๆ
■ ตาชั่งพิเศษ
