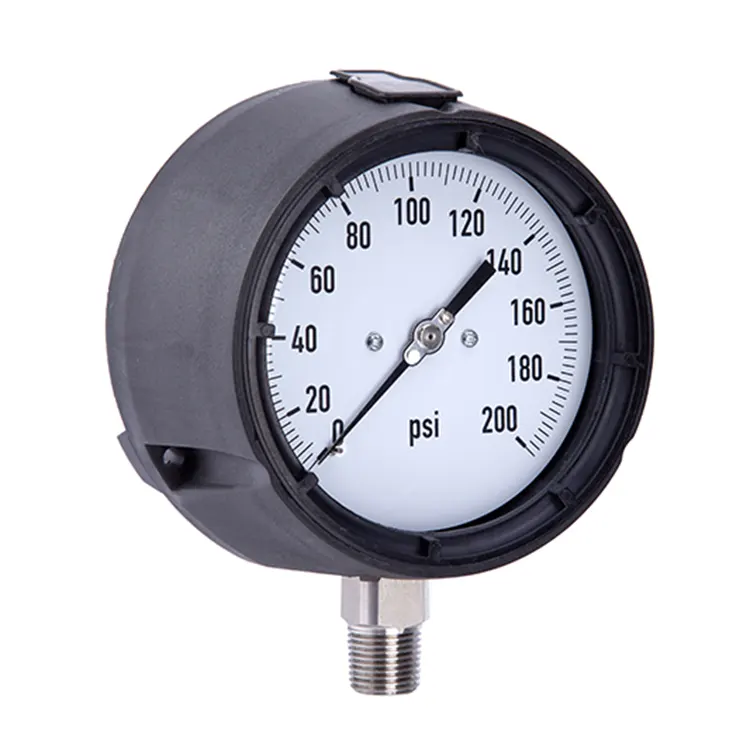

เกจวัดแรงดันกระบวนการขั้นสูงที่ผลิตในประเทศจีน ใช้สำหรับวัดแรงดันแก๊สเป็นหลัก โดยให้ความสามารถในการวัดแรงดันระดับไมโครและการป้องกันแรงดันเกินได้ในระดับหนึ่ง สร้างขึ้นจากสแตนเลสสตีลและบรรจุในวัสดุตัวเรือนฟีนอล เกจนี้โดดเด่นด้วยความเสถียรของวงจรโหลดและการต้านทานแรงกระแทกที่ยอดเยี่ยม
เกจวัดความดันกระบวนการรุ่น Safety มีผนังกั้นแข็งที่ออกแบบมาให้สอดคล้องกับข้อกำหนดและเงื่อนไขการทดสอบของ ASME B 40.100 นอกจากนี้ ยังมีการบรรจุกล่องเพื่อให้ทนทานต่อแรงกดแบบไดนามิกและแรงสั่นสะเทือนสูง ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย สเกลมีช่วงตั้งแต่ 0 ถึง 10 psi ถึง 0 ถึง 30,000 psi [0 ถึง 0.6 บาร์ ถึง 0 ถึง 2,000 bar] ซึ่งให้ความคล่องตัวสำหรับความต้องการในการวัดความดันต่างๆ
เกจวัดแรงดันกระบวนการ CSHERUN เหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับโหลดแรงดันและการสั่นสะเทือนที่มีไดนามิกสูง เหมาะสำหรับการตรวจวัดตัวกลางที่มีฤทธิ์กัดกร่อนทั้งก๊าซและของเหลวที่ไม่มีความหนืดสูงหรือตกผลึก แม้ในสภาพแวดล้อมที่รุนแรง มาตรวัดนี้มีความโดดเด่นในอุตสาหกรรมกระบวนการ รวมถึงการก่อสร้างโรงงาน อุตสาหกรรมเคมีและปิโตรเคมี โรงไฟฟ้า การทำเหมือง สภาพแวดล้อมทั้งบนบกและนอกชายฝั่ง และเทคโนโลยีด้านสิ่งแวดล้อม นอกจากนี้ยังเหมาะอย่างยิ่งสำหรับการสร้างเครื่องจักรและการก่อสร้างโรงงานทั่วไป
● สำหรับการใช้งานที่มีแรงกดและการสั่นสะเทือนแบบไดนามิกสูง
● สำหรับตัวกลางที่มีฤทธิ์กัดกร่อนของก๊าซและของเหลวที่ไม่มีความหนืดสูงหรือตกผลึก รวมถึงในสภาพแวดล้อมที่รุนแรง
● อุตสาหกรรมแปรรูป: การก่อสร้างโรงงาน อุตสาหกรรมเคมี อุตสาหกรรมปิโตรเคมี โรงไฟฟ้า เหมืองแร่ เทคโนโลยีบน/นอกชายฝั่ง และเทคโนโลยีด้านสิ่งแวดล้อม
● การสร้างเครื่องจักรและการก่อสร้างโรงงานทั่วไป
● ความเสถียรของวงจรโหลดที่ดีเยี่ยมและทนต่อแรงกระแทก
● รุ่นความปลอดภัยพร้อมผนังกั้นทึบที่ออกแบบมาให้สอดคล้องกับข้อกำหนดและเงื่อนไขการทดสอบของ ASME B 40.100
● ด้วยการเติมเคสสำหรับการใช้งานที่มีแรงกดและการสั่นสะเทือนแบบไดนามิกสูง
● ช่วงสเกลตั้งแต่ 0 … 10 ถึง 0 … 30,000 psi [0 ... 0.6 ถึง 0 ... 2,000 บาร์]
|
ค่าสเกลสูงสุดของเกจวัดความดัน (บาร์) |
≤25 |
<25 ถึง ≤600 |
<600 ถึง ≤1000 |
|
จำนวนรอบแรงดัน |
120,000 |
100,000 |
30,000 |
|
ออกแบบ |
ASME B40.100 |
|
ขนาดที่กำหนดเป็นมม |
115, 160 |
|
ระดับความแม่นยำ |
±0.5% < 1600บาร์ ±1% >1600บาร์ |
|
ช่วงสเกล |
0 … 0.06 ถึง 0 … 2000บาร์ |
|
ข้อจำกัดความดัน
|
คงที่: ค่าเต็มสเกล การผันผวน: 0.9 x ค่าเต็มสเกล ระยะเวลาสั้น: ค่าเต็มสเกล 1.5 เท่า |
|
อุณหภูมิที่อนุญาต
|
สภาพแวดล้อม: -40 … +60 °C (ไม่รวมไส้) -20 … +60°C (ไส้กลีเซอรีน)
ปานกลาง: -20 … +100°C |
|
ผลกระทบของอุณหภูมิ |
สำหรับการเบี่ยงเบนไปจากสภาวะอ้างอิงที่ระบบการวัด: ≤ ±0.4 % ต่อ 18 °F [≤ ±0.4 % ต่อ 10 °C] ของค่าเต็มสเกล |
|
การป้องกันน้ำเข้าตามมาตรฐาน IEC/EN 60529 |
IP54 IP65 |
|
การเชื่อมต่อกระบวนการ
|
สแตนเลส 316L โมเนล, ฮัสเทลลอย ซี (อุปกรณ์เสริม) 1/4NPT หรือ 1/2NPT (ตัวผู้) 1/4G หรือ 1/2G (ชาย) |
|
ตำแหน่งการเชื่อมต่อ |
ตัวยึดด้านล่าง ติดหลังส่วนล่าง |
|
องค์ประกอบแคปซูล |
สแตนเลส 316L |
|
ความเคลื่อนไหว |
สแตนเลส |
|
กดหมายเลข |
อลูมิเนียม |
|
ตัวชี้ |
อะลูมิเนียมสีดำ |
|
กรณี |
เทอร์โมพลาสติก สีดำ มีผนังกั้นแข็งและส่วนหลังแบบเป่าลม |
|
หน้าต่าง |
พลาสติก |
|
แหวน |
ฝาเกลียว |
■ การเชื่อมต่อกระบวนการอื่นๆ
■ การประกอบซีลไดอะแฟรม โปรดดูรีวิวผลิตภัณฑ์ซีลไดอะแฟรม
■ ชุดอะแดปเตอร์สำหรับการติดตั้งแผง
■ หน้าต่าง: กระจกแผงหน้าปัดหรือกระจกนิรภัยแบบลามิเนต
■ รูปแบบหน้าปัดตามความต้องการของลูกค้า
■ เคสเติมด้วยซิลิโคน
