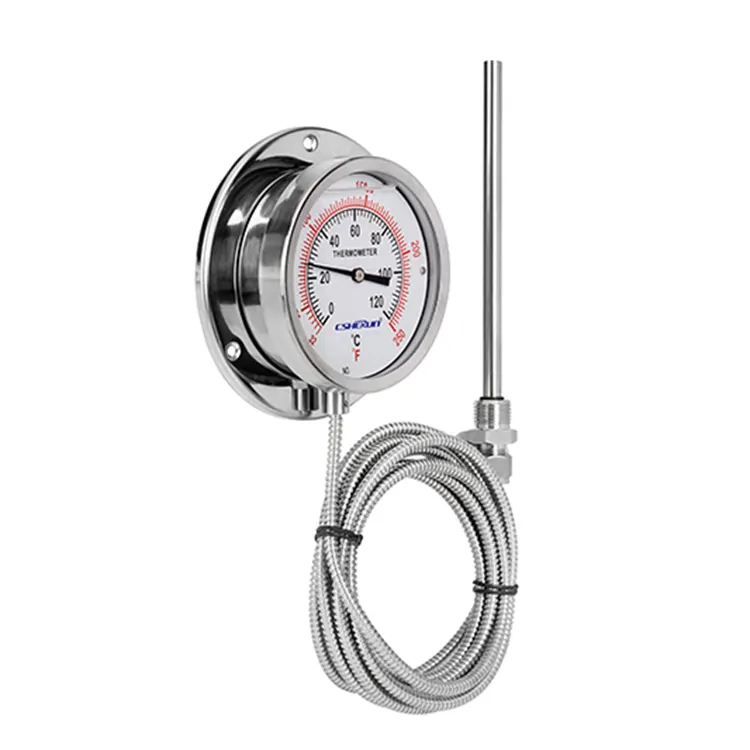

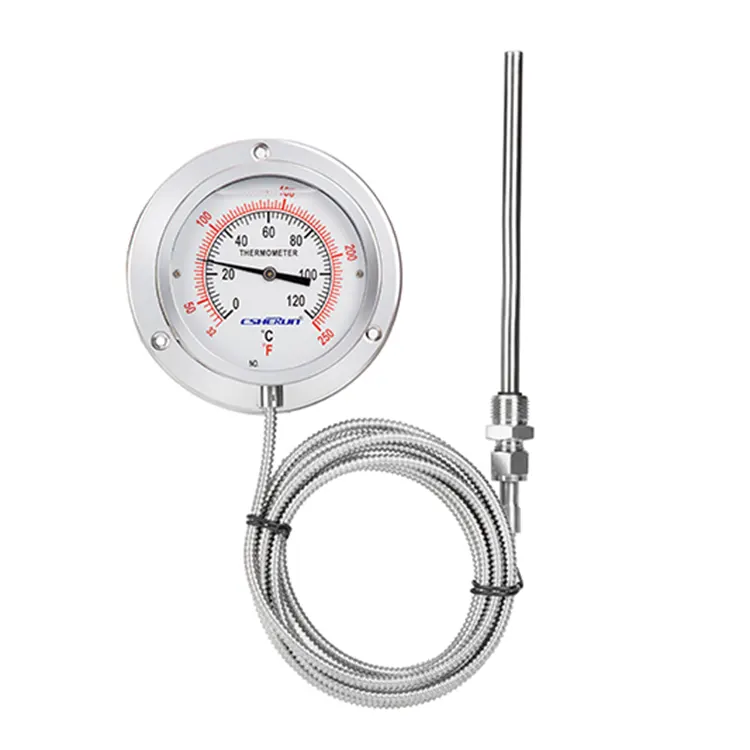

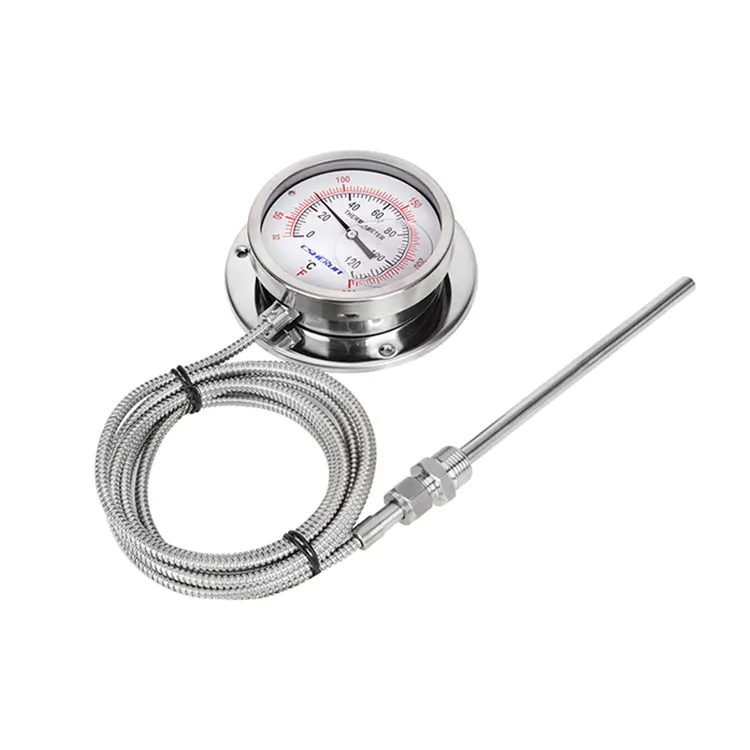

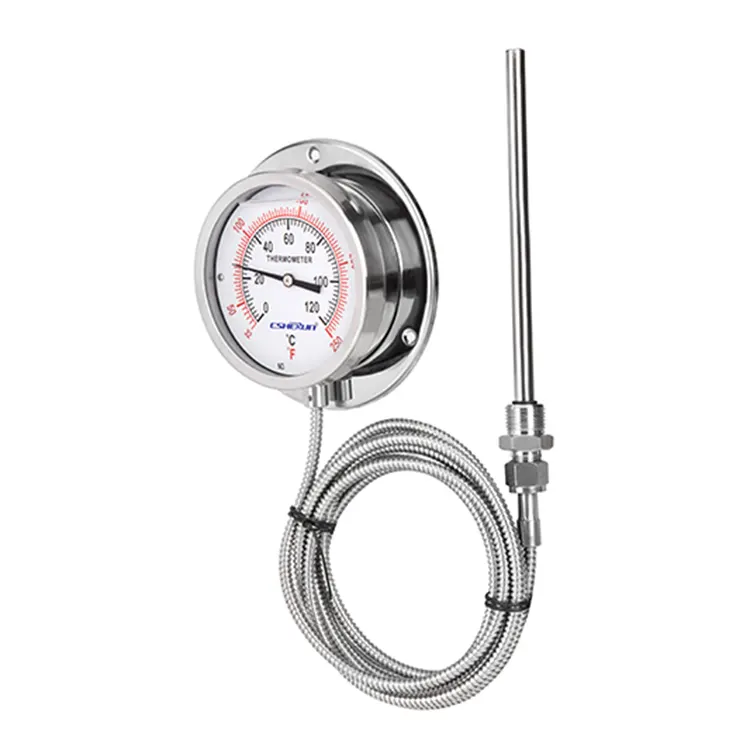

เกจวัดอุณหภูมิชนิดแรงดัน

ออกแบบ

หลักการวัด

ระบบท่อเบอร์ดอน

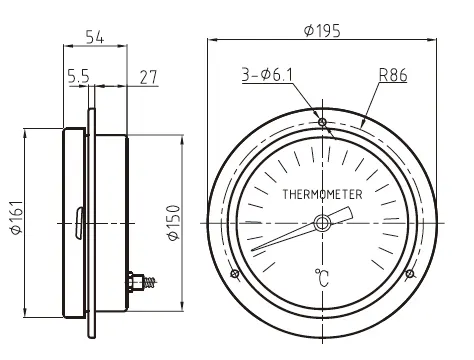

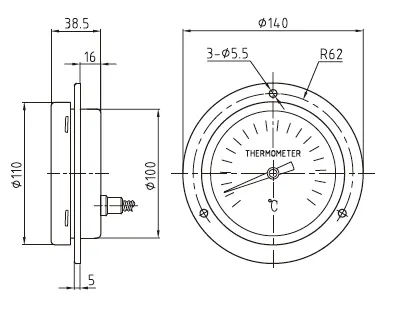

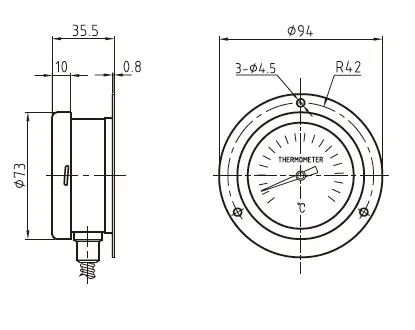

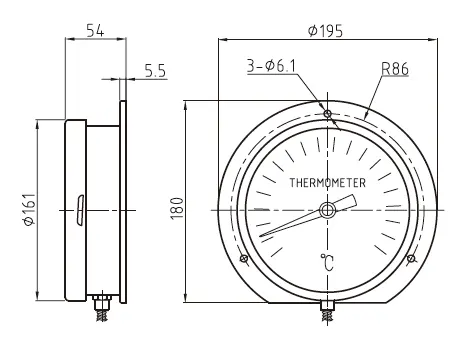

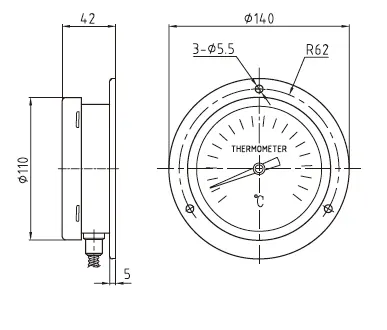

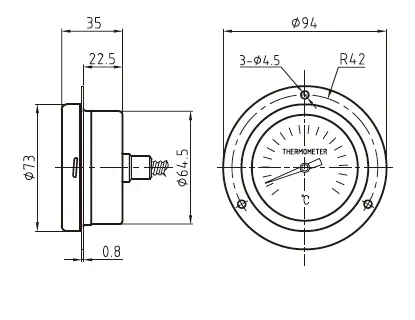

ขนาดที่กำหนดเป็นมม

63, 100, 150

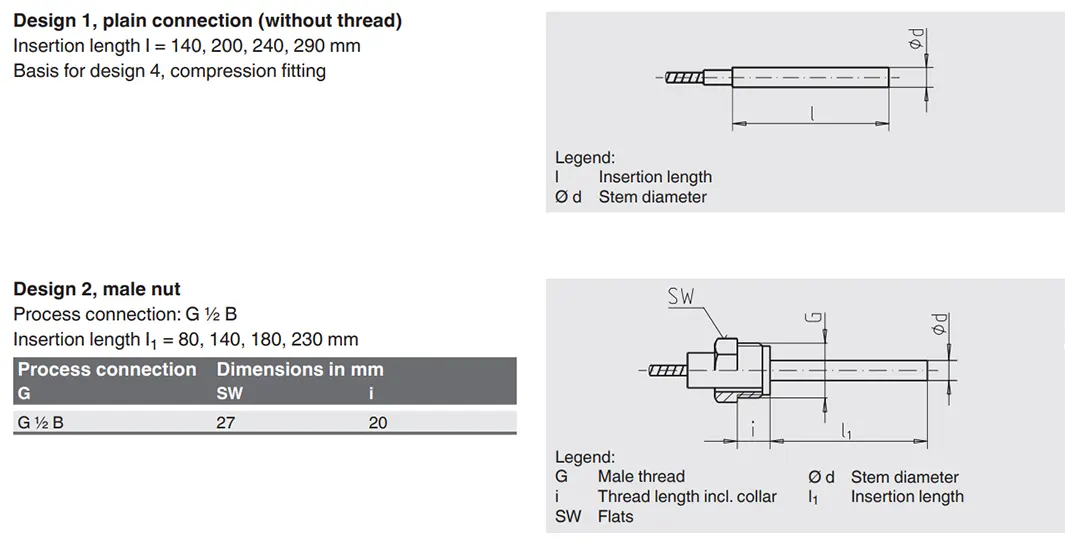

การออกแบบการเชื่อมต่อ

1 ก้านธรรมดา (ไม่มีด้าย)

2 น็อตตัวผู้

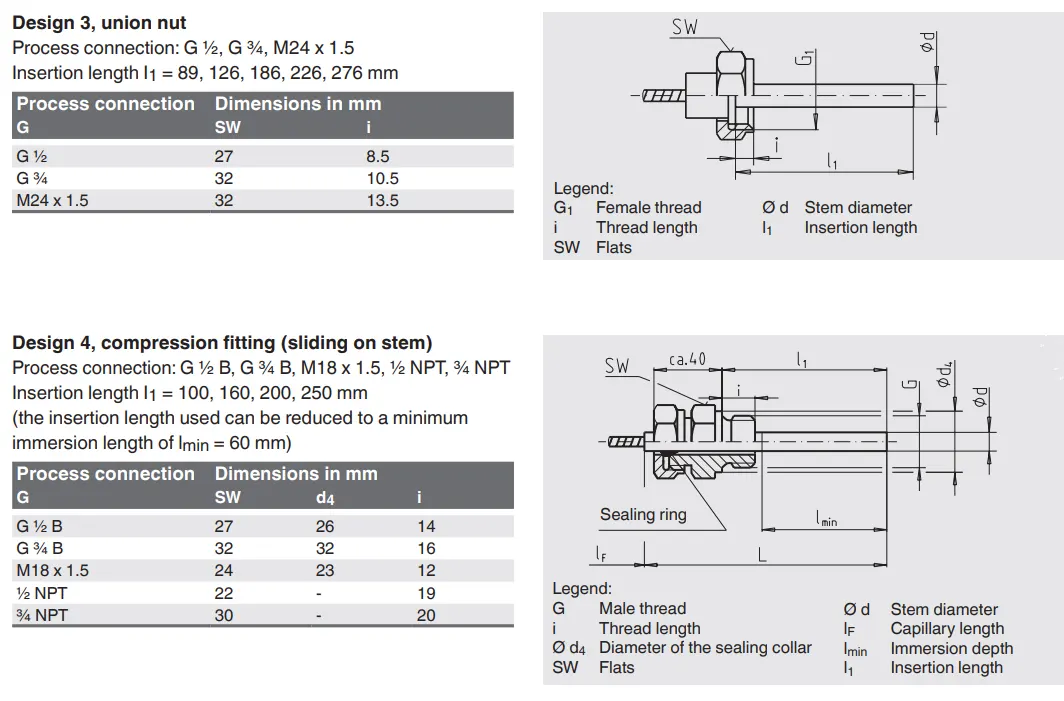

3 ถั่วยูเนี่ยน

4, ข้อต่อการบีบอัด (เลื่อนบนก้าน)

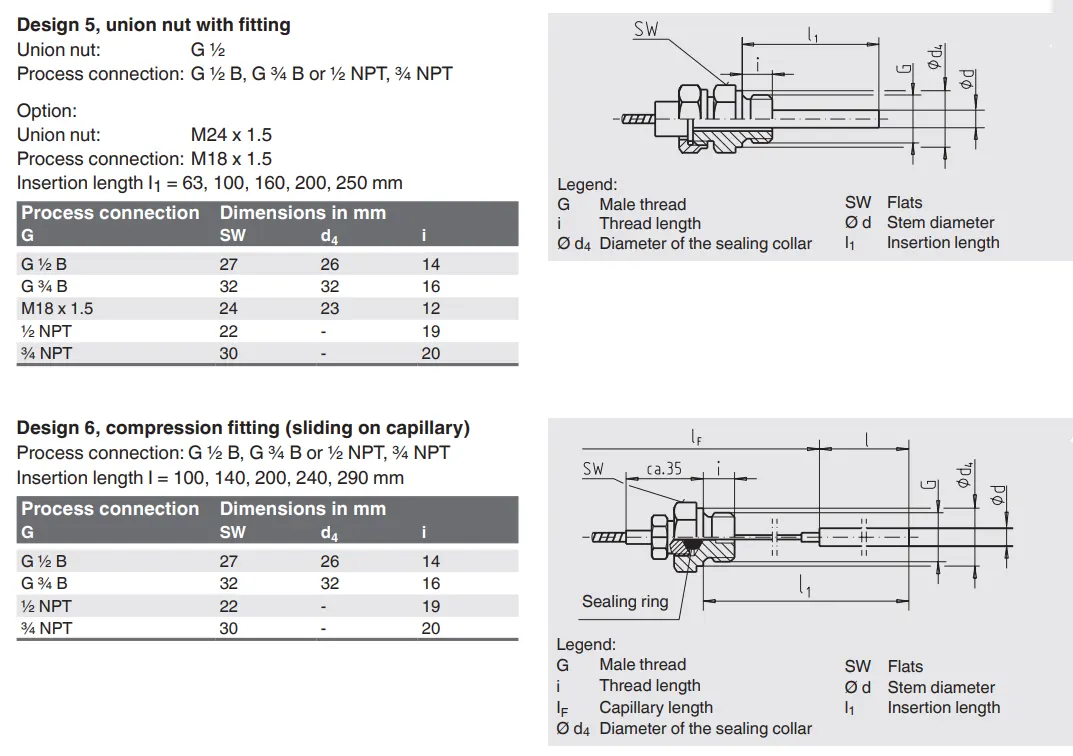

5, น็อตยูเนี่ยนพร้อมข้อต่อ

6, การบีบอัดที่เหมาะสม (เลื่อนบนเส้นเลือดฝอย)

หน่วย(ช่วงสเกล)

องศาเซลเซียส

ตัวเลือก:

■ องศาฟาเรนไฮต์

■ °C/°F (สเกลคู่)

■ °F/°C (สเกลคู่)

การเชื่อมต่อกระบวนการ

■ เรียบๆ ไม่มีด้าย

■ ก ½ บี

■ ½ NPT

■ ก. ½ ตัวเมีย

■ ½ NPT ตัวเมีย

■ M20 x 1.5

■ M24 x 1.5 ตัวเมีย

อื่น ๆ ตามคำขอ

ระดับความแม่นยำ

ชั้น 2

เส้นผ่านศูนย์กลางลำต้น

8 มม. สแตนเลส 316L

ตัวเลือก

■ 6 มม

■ 6.35 มม

■ 8 มม

■ 10 มม

■ 12 มม

อื่น ๆ ตามคำขอ

ตัวเรือน, แหวนครอบ

สแตนเลส 304

ตัวเลือก:

สแตนเลส 316L

การเชื่อมต่อ

สแตนเลส 316L

หน้าต่าง

กระจกหน้าปัด：100, 150

พลาสติกใส: 63

ตัวเลือก:

กระจกนิรภัยลามิเนต พลาสติกใส ไม่แตกเป็นชิ้น

กดหมายเลข

ตัวอักษรอลูมิเนียมสีขาว ตัวอักษรสีดำ

ตัวชี้

อะลูมิเนียมสีดำ

การเข้าของเส้นเลือดฝอย

กลับหรือด้านล่าง

เส้นเลือดฝอย

ความยาวตามข้อกำหนดของลูกค้า (สูงสุด 10 ม.) Ø 2 มม. สแตนเลส 1.4571 รัศมีการดัดไม่น้อยกว่า 6 มม.

การกดการทำงานที่อนุญาตที่ก้าน

สูงสุด 25 บาร์ แบบคงที่

การป้องกันทางเข้า

IP65 ตาม IEC 60259 / IEC 529

สภาพการทำงาน

ช่วงอุณหภูมิแวดล้อม (ในกรณีนี้)

0 ... สูงสุด +40 °C (อื่น ๆ ตามคำขอ)

ช่วงอุณหภูมิการจัดเก็บ

โดยไม่ทำให้ของเหลวหมาด                                       ■ -50 ... +70 °C

พร้อมของเหลวที่เข้ากันได้กับอาหาร                       ■ -20 ... +60 °C

พร้อมของเหลวหมาด                                          ■ -50 ... +60 °C

ช่วงสเกลเป็น ℃

ช่วงการวัดเป็น ℃

ระยะห่างของสเกลเป็น ℃

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30 …+50

-20 …+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0 … 60

10 … 50

1

0 … 80

10 …70

1

0 … 100

10 … 90

1

0 … 120

10 … 110

2

0 … 160

20 … 140

2

0 … 200

20 … 180

2

0 … 250

30 … 220

5

0 … 300

30 … 270

10

0 … 400

50 … 350

10
