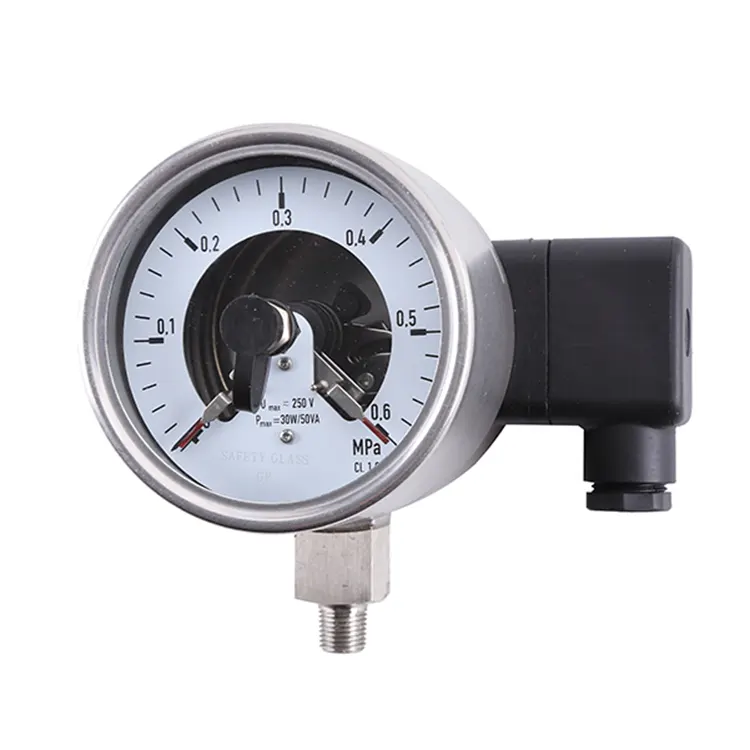

เกจวัดแรงดันท่อ Bourdon พร้อมหน้าสัมผัสสวิตช์

Model:EC02.010 (bottom connection）
EC02.030 (bottom with case filling）
EC02.050 (back connection）
EC02.070 (back with case filling）

เกจวัดแรงดันท่อ Bourdon พร้อมหน้าสัมผัสสวิตช์ที่ผลิตโดย CSHERUN ในประเทศจีนเป็นของผลิตภัณฑ์ซีรีส์เกจวัดแรงดันท่อ Bourdon ด้วยวัสดุเปลือกสแตนเลสและข้อกำหนดสองประการของ NS 100 และ 160 เกจวัดแรงดันท่อ Bourdon พร้อมหน้าสัมผัสสวิตช์สูงสุด หน้าสัมผัสสวิตช์ 4 จุดต่ออุปกรณ์ อุปกรณ์ที่มีหน้าสัมผัสแบบเหนี่ยวนำสำหรับพื้นที่อันตราย และอุปกรณ์ที่มีหน้าสัมผัสสำหรับการใช้งาน PLC

ส่งคำถาม

รายละเอียดสินค้า

คุณสามารถวางใจได้ในการซื้อเครื่องวัดความดันท่อ Bourdon แบบกำหนดเองพร้อมหน้าสัมผัสสวิตช์จากเรา เราหวังว่าจะร่วมมือกับคุณ หากคุณต้องการทราบข้อมูลเพิ่มเติม คุณสามารถปรึกษาเราตอนนี้ เราจะตอบกลับคุณทันเวลา! เกจวัดแรงดันท่อ Bourdon ที่ทันสมัยพร้อมหน้าสัมผัสสวิตช์ ผลิตในประเทศจีน ใช้สำหรับวัดแรงดันแก๊สเป็นหลัก และมีความสามารถในการวัดแรงดันระดับไมโครและการป้องกันแรงดันเกินในระดับที่กำหนด สร้างด้วยตัวเรือนสแตนเลสที่ทนทาน เกจนี้รับประกันความทนทานและอายุการใช้งานยาวนาน

เกจวัดแรงดันท่อ Bourdon พร้อมหน้าสัมผัสสวิตช์มีหน้าสัมผัสสวิตช์สูงสุด 4 หน้าต่ออุปกรณ์ ทำให้ใช้งานได้หลากหลายสำหรับการใช้งานที่หลากหลาย นอกจากนี้ ยังมีแบบไส้กล่องเพื่อให้ทนทานต่อแรงกดหรือการสั่นสะเทือนแบบไดนามิกสูงอีกด้วย รุ่นพิเศษประกอบด้วยเครื่องมือที่มีหน้าสัมผัสแบบเหนี่ยวนำที่เหมาะสำหรับพื้นที่อันตราย หน้าสัมผัสที่ปรับแต่งสำหรับการใช้งาน PLC และอาจมีให้เลือกในเวอร์ชันความปลอดภัย S3 ตามมาตรฐาน EN 837

การใช้งาน

● การควบคุมและการควบคุมกระบวนการทางอุตสาหกรรม

● การตรวจสอบโรงงานและการสลับวงจร

● สำหรับตัวกลางที่มีฤทธิ์กัดกร่อนที่เป็นก๊าซและของเหลวซึ่งมีความหนืดไม่สูงหรือตกผลึก รวมถึงในสภาพแวดล้อมที่รุนแรงด้วย

● อุตสาหกรรมเคมี อุตสาหกรรมปิโตรเคมี โรงไฟฟ้า เหมืองแร่ บน/นอกชายฝั่ง เทคโนโลยีด้านสิ่งแวดล้อม การสร้างเครื่องจักร และการก่อสร้างโรงงานทั่วไป

คุณสมบัติพิเศษ

● หน้าสัมผัสสวิตช์สูงสุด 4 รายการต่ออุปกรณ์

● มีให้เลือกทั้งแบบไส้กล่องสำหรับโหลดหรือแรงสั่นสะเทือนไดนามิกสูง เครื่องมือที่มีหน้าสัมผัสแบบเหนี่ยวนำสำหรับใช้ในพื้นที่อันตราย

● อุปกรณ์ที่มีหน้าสัมผัสสำหรับการใช้งาน PLC

● อุปกรณ์เสริมมีให้เลือกใช้ในเวอร์ชันความปลอดภัย S3 ตามมาตรฐาน EN 837

คำอธิบาย

ออกแบบ	ตั้งแต่ 16085
ขนาดที่กำหนดเป็นมม	100, 160
ความแม่นยำ	1.0
ช่วงสเกล	0…0.6MPa ถึง 0…160MPa หน่วยอื่นๆ (เช่น psi, kPa) ที่มีอยู่ หรือสุญญากาศที่เทียบเท่าอื่น ๆ หรือแรงดันรวมและช่วงสุญญากาศ
ข้อจำกัดความดัน	คงที่: ค่าเต็มสเกล ความผันผวน: 0.9 x ค่าเต็มสเกล เวลาสั้น: 1.3 x ค่าเต็มสเกล
อุณหภูมิที่อนุญาต	สภาพแวดล้อม: -20 … +60 °C ปานกลาง: สูงสุด +200 °C [+392 °F] ด้วยเครื่องมือที่ยังไม่ได้บรรจุ สูงสุด +100 °C [+212 °F] ด้วยเครื่องมือที่ครบครัน
ผลกระทบของอุณหภูมิ	เมื่ออุณหภูมิของระบบการวัดเบี่ยงเบนไปจากอุณหภูมิอ้างอิง (+20 °C): สูงสุด ±0.4 %/10 K ของค่าเต็มสเกล
การป้องกันน้ำเข้าตามมาตรฐาน IEC/EN 60529	IP65
การเชื่อมต่อกระบวนการ	SS316L ■ ก ½ บี ■ ½ NPT ■ M20 x 1.5 อื่น ๆ ตามคำขอ

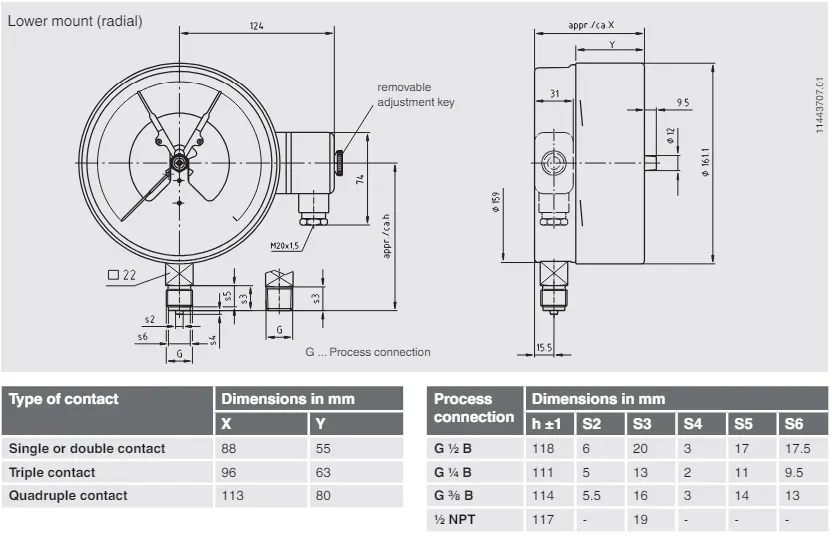

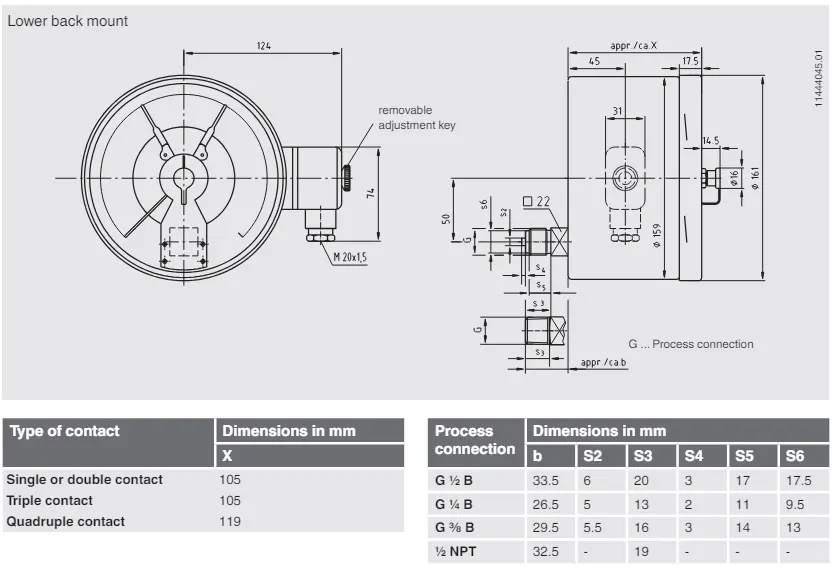

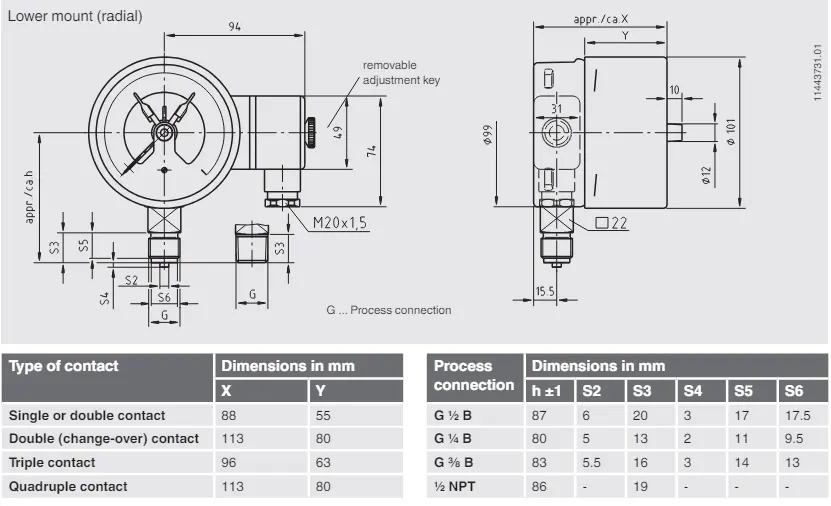

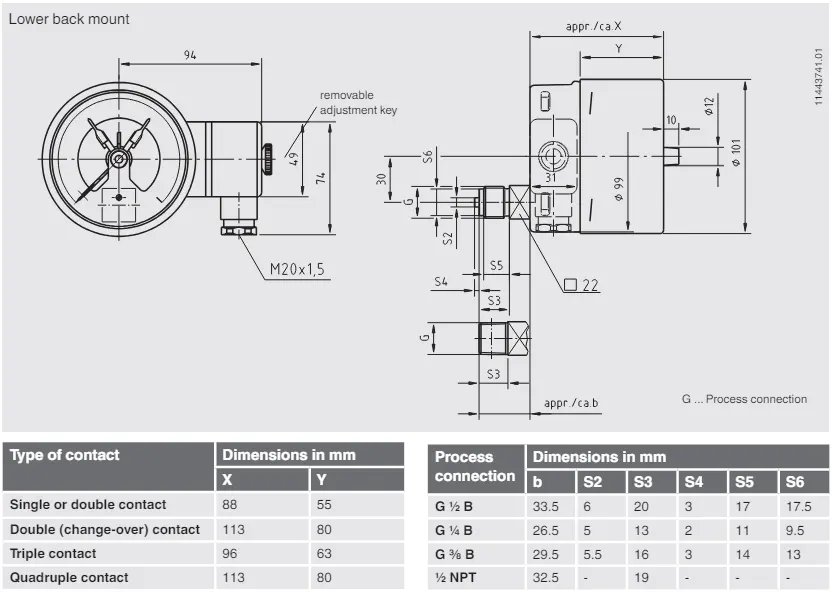

ตำแหน่งการเชื่อมต่อ	■ ตัวยึดด้านล่าง (รัศมี) ■ ที่ยึดด้านหลังส่วนล่าง
กรณี	สแตนเลส
องค์ประกอบความดัน	สแตนเลส 316L ชนิด C หรือชนิดเกลียว
ความเคลื่อนไหว	สแตนเลส
กดหมายเลข	อลูมิเนียม
ตั้งค่าพอยน์เตอร์	อะลูมิเนียม สีแดง
หน้าต่าง	กระจกนิรภัยลามิเนต

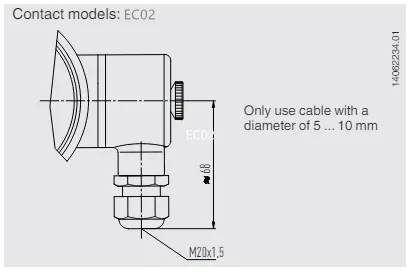

การเชื่อมต่อไฟฟ้า	ช่องเสียบสายไฟ PA 6 สีดำ ต่อ VDE 0110 ฉนวนกลุ่ม C/250 V เคเบิลแกลนด์ M20 x 1.5 บรรเทาความเครียด ขั้วต่อสกรู 6 ตัว + PE สำหรับหน้าตัดตัวนำ 2.5 มม.² อื่น ๆ ตามคำขอ

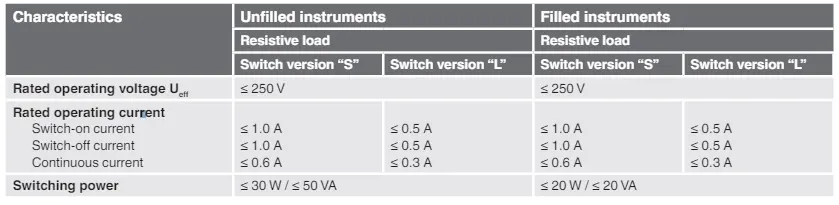

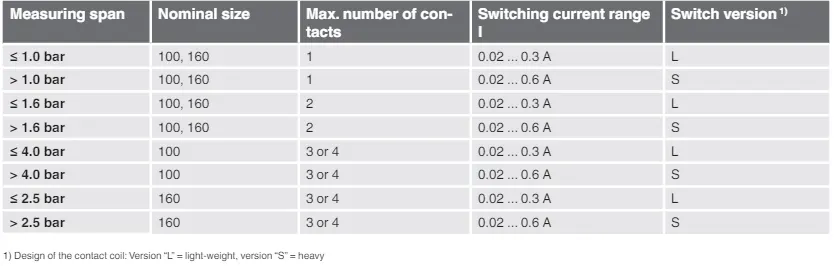

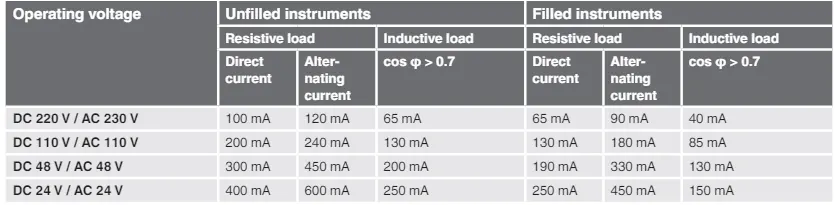

สลับผู้ติดต่อ	หน้าสัมผัสแบบสแน็ปอินแม่เหล็ก รุ่น EC02 ■ ไม่ต้องใช้ชุดควบคุมและไม่ต้องใช้แหล่งจ่ายไฟ ■ สวิตช์โดยตรงสูงถึง 250 V, 1 A ■ หน้าสัมผัสสวิตช์สูงสุด 4 หน้าต่อเครื่องมือวัด
