ห้องสื่อโลหะทั้งหมด

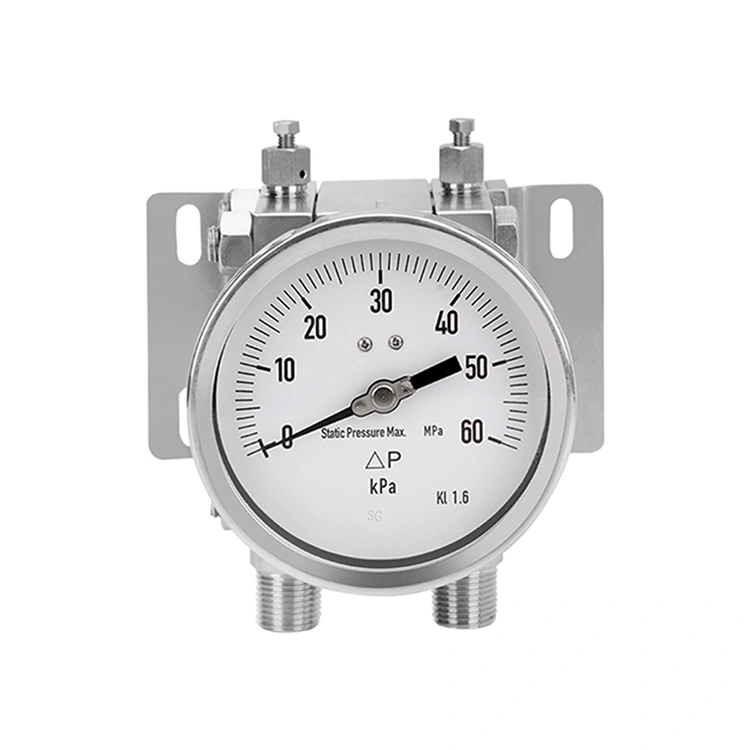

Model:DP73

ขอแนะนำเครื่องวัดความดันส่วนต่างของห้องสื่อโลหะทั้งหมด ออกแบบมาโดยเฉพาะสำหรับความต้องการที่เข้มงวดของอุตสาหกรรมกระบวนการ รุ่น DP73 ของเรามีโครงสร้างโลหะทั้งหมดที่แข็งแกร่ง ซึ่งรับประกันความทนทานและความน่าเชื่อถือ แม้ในสภาพแวดล้อมที่มีความต้องการสูงสุด ยินดีต้อนรับสู่การซื้อ All Metal Media Chamber จากเรา ทุกคำขอจากลูกค้าจะได้รับการตอบกลับภายใน 24 ชั่วโมง

ส่งคำถาม

รายละเอียดสินค้า

All Metal Media Chamber ให้ความทนทานต่อการกัดกร่อนและสภาวะแรงดันสูงได้เหนือกว่า ทำให้เหมาะสำหรับการใช้งานในกระบวนการที่หลากหลาย เกจวัดความดันแตกต่างจะวัดความแตกต่างของความดันระหว่างจุดสองจุดได้อย่างแม่นยำ โดยให้การอ่านที่แม่นยำซึ่งมีความสำคัญอย่างยิ่งต่อการควบคุมกระบวนการและการตรวจสอบ

ด้วยรุ่น DP73 คุณจะได้รับโซลูชันที่หลากหลายและเชื่อถือได้ ซึ่งตรงตามมาตรฐานระดับสูงของอุตสาหกรรมกระบวนการ โครงสร้างโลหะทั้งหมดช่วยให้มั่นใจได้ถึงประสิทธิภาพที่ยาวนาน ในขณะที่ความสามารถในการวัดที่แม่นยำให้ความแม่นยำที่คุณต้องการเพื่อรักษาสภาวะกระบวนการที่เหมาะสมที่สุด

ไม่ว่าคุณจะอยู่ในอุตสาหกรรมเคมี ปิโตรเคมี ยา หรืออาหารและเครื่องดื่ม เกจวัดความดันส่วนต่างของห้องสื่อโลหะทั้งหมด รุ่น DP73 ของเราคือพันธมิตรที่เชื่อถือได้ของคุณสำหรับการควบคุมและตรวจสอบกระบวนการ ไว้วางใจเราในด้านคุณภาพ ความน่าเชื่อถือ และความแม่นยำในการใช้งานตามกระบวนการของคุณ

แอปพลิเคชัน

● สำหรับตัวกลางที่มีฤทธิ์กัดกร่อนที่เป็นก๊าซและของเหลวซึ่งมีความหนืดไม่สูงหรือตกผลึก รวมถึงในสภาพแวดล้อมที่รุนแรงด้วย

● การตรวจสอบและควบคุมปั๊ม

● การตรวจสอบตัวกรอง

● การวัดระดับบนภาชนะปิด

คุณสมบัติพิเศษ

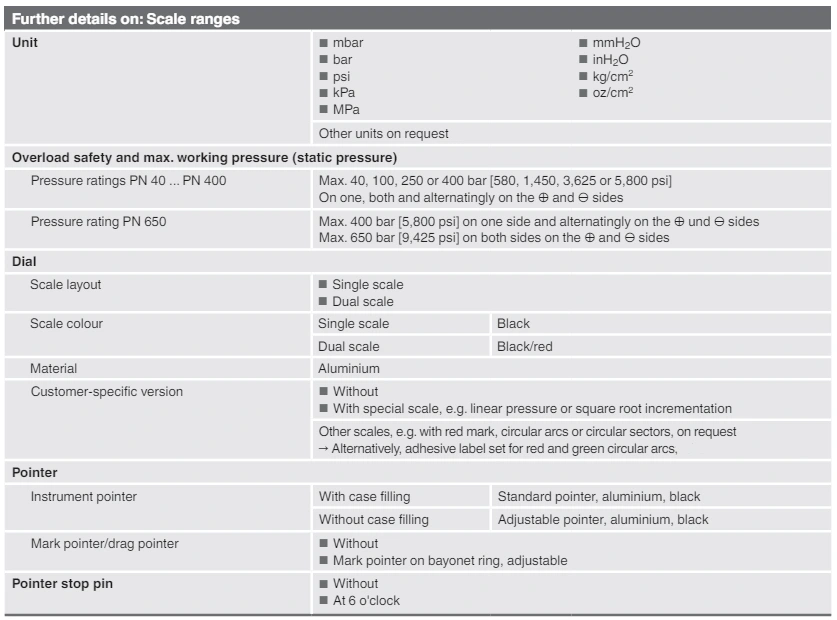

● ช่วงการวัดแรงดันแตกต่างตั้งแต่ -1 … +30 บาร์ [-14.5 ... 435 psi] ถึง 0 ... 40 บาร์ [0 ... 580 psi]

● แรงดันใช้งานสูง (แรงดันคงที่) และความปลอดภัยในการโอเวอร์โหลดสูง สามารถเลือกได้ 40 บาร์ [580 psi], 100 bar [1,450 psi], 250 bar [3,625 psi], 400 bar [5,800 psi] และ 650 bar [9,425 psi]

● น้ำมันเกียร์ในห้องตรวจวัดจะหน่วงตัวบ่งชี้ในกรณีที่อัตราความดันเปลี่ยนแปลงสูง

● รุ่น DP73M: เวอร์ชันโมเนล

ฟังก์ชั่นการทำงาน

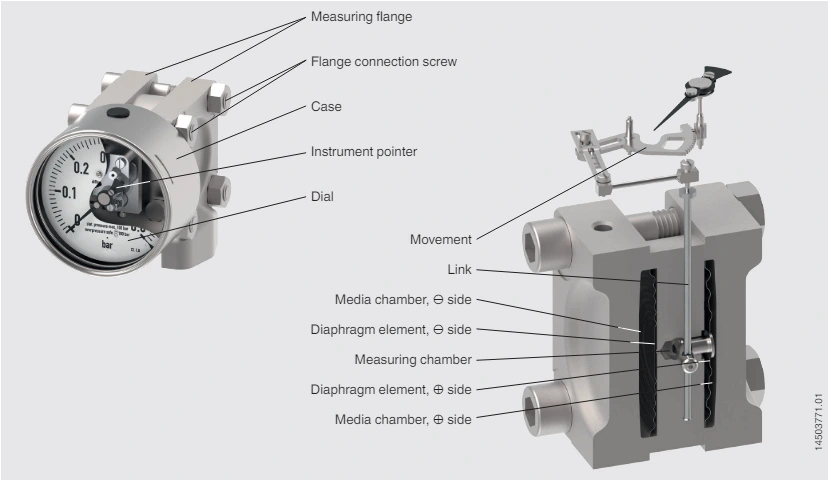

หลักการออกแบบและการทำงาน

■ แรงกดดัน p1 และ p2 กระทำที่ด้าน ⊕ และ ⊖ ของห้องตรวจวัด

■ ห้องสื่อจะถูกแยกออกจากห้องตรวจวัดที่เต็มไปด้วยของเหลวเกียร์โดยแต่ละองค์ประกอบไดอะแฟรม

■ ความแตกต่างของแรงดันระหว่างด้าน ⊕ และ ⊖ จะเบนเข็มไดอะแฟรมของด้าน ⊕ และจะแทนที่น้ำมันเกียร์

■ การโก่งตัวจะถูกส่งไปยังการเคลื่อนไหวผ่านลิงก์

■ การเคลื่อนไหวจะแปลงการโก่งตัวเป็นการหมุนตัวชี้ ความปลอดภัยในการโอเวอร์โหลด ด้วยจุดรับน้ำหนักบรรทุกพร้อมที่นั่งโลหะสำหรับส่วนประกอบไดอะแฟรม เครื่องมือนี้สามารถทนต่อแรงกดดันในการทำงานที่สูงมากด้วยพิกัดแรงดัน PN 40 ... PN 650 (40 ... 650 บาร์ [580 ... 9,425 psi] ).

ข้อมูลจำเพาะ

มาตรฐาน

ออกแบบ	EN837-3 เกจวัดความดันไดอะแฟรมและแคปซูล ขนาด มาตรวิทยา ข้อกำหนด และการทดสอบ ตั้งแต่ 16003 เครื่องมือวัดความดันสำหรับความดันแตกต่าง
ขนาดที่กำหนด (มม.)	100,160
หน้าต่าง	กระจกนิรภัยลามิเนต
ตำแหน่งการเชื่อมต่อ	ตัวยึดด้านล่าง (รัศมี) สถานที่เชื่อมต่ออื่น ๆ ตามคำขอ
กรณี	ออกแบบ ระดับความปลอดภัย “S1” ตามมาตรฐาน EN 837-1: พร้อมอุปกรณ์เป่าลม วัสดุ สแตนเลส 1.4404 (316L) สแตนเลส 1.4571 (316Ti)
การเติมเคส	■ ไม่มี ■ ส่วนผสมกลีเซอรีน-น้ำ ■ น้ำมันซิลิโคน อุปกรณ์ที่มีกล่องบรรจุพร้อมวาล์วชดเชยเพื่อระบายกล่อง
การระบายอากาศของห้องสื่อ	ช่วง ≤ 0.25 บาร์ [3.63 psi] พร้อมช่องระบายอากาศ ช่วง > 0.25 บาร์ [3.63 psi] ■ ไม่มี ■ มีช่องระบายอากาศ
ความเคลื่อนไหว	สแตนเลส
องค์ประกอบการวัด	ประเภทขององค์ประกอบการวัด ไดอะแฟรม 2 องค์ประกอบพร้อมน้ำมันเกียร์
วัสดุ	องค์ประกอบไดอะแฟรม ช่วง ≤ 0.25 บาร์ [3.63 psi] ■ สแตนเลส 316L ■ ฮาสเตลลอย C276 ช่วง > 0.25 บาร์ [3.63 psi] ■ สแตนเลส 316L / โลหะผสม NiCr (อินโคเนล) ■ ฮาสเตลลอย C276
ข้อมูลจำเพาะด้านความแม่นยำ	ระดับความแม่นยำ ■ 1.6 ■ 2.5 ■ 1.0 (ต้องมีการทดสอบการใช้งาน)
การตั้งค่าจุดศูนย์	เครื่องดนตรีพร้อมไส้กล่อง ■ ไม่มี ■ การตั้งค่าภายนอก เครื่องมือที่ไม่มีการบรรจุกล่อง ■ ไม่มี ■ การตั้งค่าโดยใช้ตัวชี้แบบปรับได้

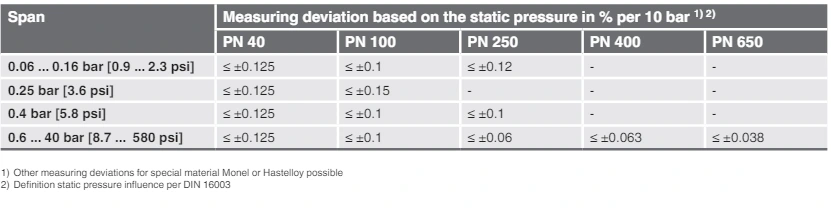

อิทธิพลของแรงดันสถิต	ขึ้นอยู่กับช่วงขนาดและระดับแรงดัน
ข้อผิดพลาดของอุณหภูมิ	สำหรับการเบี่ยงเบนไปจากสภาวะอ้างอิงที่ระบบการวัด: ≤ ±0.5 % ต่อ 10 °C [≤ ±0.5 % ต่อ 18 °F] ของค่าเต็มสเกล
เงื่อนไขการอ้างอิง	อุณหภูมิแวดล้อม +20 °C [+68 °F]

อิทธิพลของแรงดันสถิต

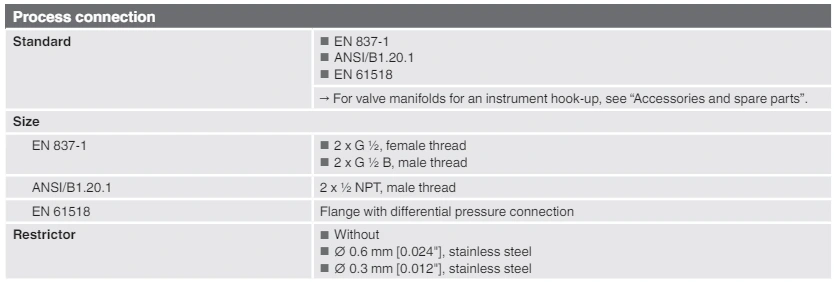

การเชื่อมต่อกระบวนการอื่น ๆ ตามคำขอ

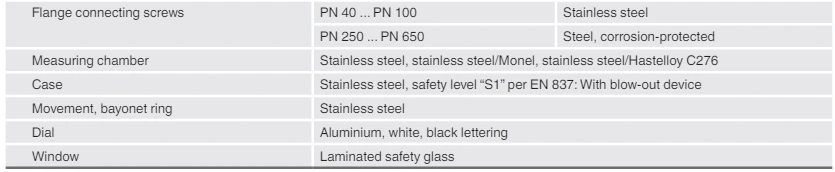

วัสดุ	การวัดหน้าแปลนด้วยการเชื่อมต่อกระบวนการ ■ สแตนเลส 316L ■ ฮาสเตลลอย C276
การปิดผนึก	เอฟพีเอ็ม/เอฟเคเอ็ม
การระบายอากาศของห้องสื่อ	■ สแตนเลส 316L ■ ฮาสเตลลอย C276
องค์ประกอบไดอะแฟรม	■ สแตนเลส 316L ■ ฮาสเตลลอย C276
